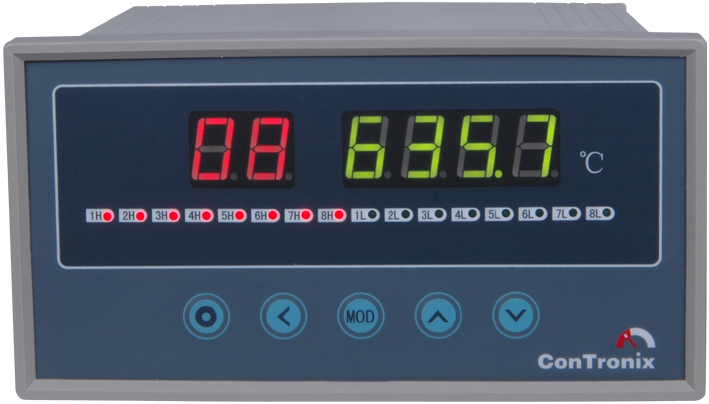

XSLC-08 8通道经济型巡检仪,8通道输入,2点报警,尺寸160×80×124
■ 8路输入通道。
■ 0.2级精度，测控速度为每通道0.1秒。
■所有通道均为.输入，可通过参数选择热电偶、热电阻、直流电流或直流电压信号。
■标配2点公共继电器输出，针对所有输入通道报警输出或断阻、断偶报警；亦可以选择为独立某一通道的报警输出。
■标配1路RS485通讯接口，可以选择为变送输出，但是变送和通讯不能同时选择。
内容 |
代码说明 |
XSLC- |
0.2级测量精度；测控速度（0.1×通道数） |
输入通道 |
08 |
8路输入 |
16 |
16路输入 |
外形尺寸 |
160×80×124横式开孔尺寸：152×76 |
面板规格 |
|
2位LED（通道号显示）+ 4位LED（测量值显示） |
输入信号 |
|
通道均为.输入，输入信号由参数设置：
热电阻（Pt100/Cu100/Cu50/BA1/BA2/G53）、热电偶（K/S/R/B/N/E/J/T）
直流电流（（4-20）mA/（0-10）mA/（0-20）mA）
直流电压（（0-5）V、（1-5）V）信号或（mV信号（+100 ～ -100）mV） |
报警 |
|
2点公共报警。（继电器输出，250V AC/3A，阻性负载） |
通讯
（通讯速率：2400、4800、9600、19200、38400、57600）
（通讯地址：0～99） |
S1 |
TC ASCⅡ协议 RS232 |
S2 |
TC ASCⅡ协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
变送（选件）（与通讯不能同时具备。分辨力：1/3000，负载能力：600Ω）
|
A1 |
电流输出（4-20）mA、（0-20）mA、（0-10）mA |
A2 |
电压输出（0-5）V、（1-5）V |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
