CR-60系列电容式液位变送器
一 、概述：
CR-60 系列电容式液位变送器，适用于高温高压、强腐蚀、易结晶、易堵塞等恶劣条件下连续检测各种液体。适合测量污水、酸碱溶液、有机溶剂、各种油料和锅炉的水位 , 其中油量专用的传感器的精度可达 0.1% 。整机无任何可动或弹性部件，耐冲击、安装方便、可靠性高、精度高、性能价格比好。可替代传统的浮球式、投入式、差压式等液位变送器在各种场合下应用。
二、仪表特点：
▲ 结构简单，无任何可动或弹性元部件，因此可靠性，维护量极少。一般情况下 , 不必进行常规的大、中、小维修。
▲ 多种信号输出，方便不同系统配置。
▲ 可用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲ 特别适用于酸、碱等强腐蚀性液体的测量。
▲ 完善的过流、过压、电源极性保护。
三、性能指标：
● 检测范围： 0.2~200m
● 精 度 : 0.2 级、 0.5 级
● 承压范围 : -0.1MPa~32MPa
● 探极耐温 : -50~200 ℃
● 环境温度 :-20~85 ℃
● 输出信号 :4~20mA 、 0~10 mA 、 0~20 mA 、 1~5V 、 0~5V 、 0~10V
● 供电电源 : 负载电阻 0~750 Ω DC24V
● 固定方式 : 螺纹安装 M20 × 1.5 、 M27 × 2 ，
法兰安装 DN25 、 DN40 、 DN50 。特殊规格可按要求定制
● 现场显示：模拟显示 0~100% 或者直接显示液位高度
四、接线： 变送器为标准二线或三线制仪表，电源（信号）端子位于仪表壳体内的接线侧，信号线应使用屏蔽线或两根纽在一起的双绞线，尽量不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过。图1、标准型液位变送器接线图
图2、小巧型液位变送器接线图

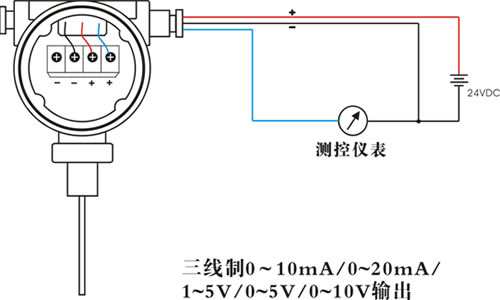

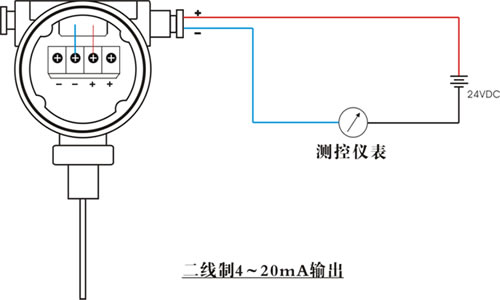

a、二线制4~20mA输出 1----电源正 2----电源负 3----空 4----接地 b、三线制0~10mA、0~20mA、1~5V、0~5V、0~10V输出 1----电源正 2----电源负（与信号负共用） 3----信号正 4----接地
五、安装: 缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M21×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心手。(附图)

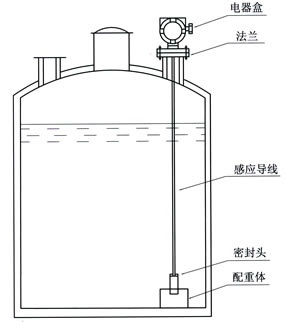

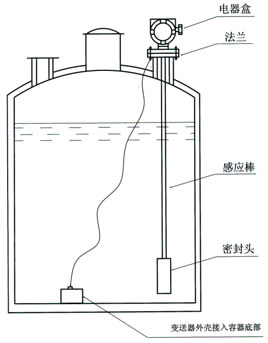

CR601缆式，在封闭容器上，螺纹或法兰安装. __________CR602杆式，在封闭容器上，螺纹或法兰安装

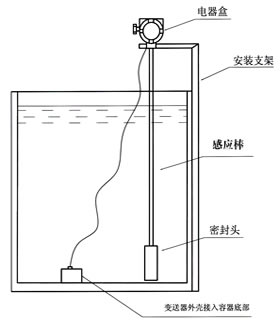

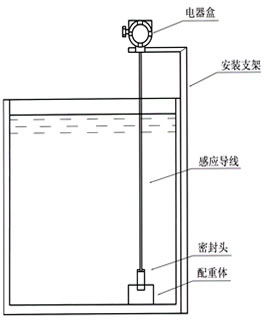

CR602杆式，在敞口容器上，用支架安装. ________CR601缆式，在敞口容器上，用支架安装
在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时要要把配重物体放入容器底部，以免拉坏传感导线 。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
使用 CR602型杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。
本系列任何一款液液位变送器外壳必须可靠接地，接地电阻应小于 4Ω。
六、注意事项：
1 、凡供货产品均带有产品合格证及使用说明书 , 其中有产品编号、技术参数、接线图、出厂日期等 , 请认真查对 , 以免用错 .
2、 安装时应根据产品连接方式和螺纹类型 , 查对现场接口是否与产品接口一致。若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在变送器接口的六方上。
3 、接线应严格按照我公司使用说明要求接线。
4 、本产品为精密的换能仪表，禁止随意拆卸、碰撞、跌落、用力甩打。
5 、变送器通电即可工作，但预热 30 分钟输出稳定。
6 、 使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
7 、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
8 、安装使用过程中要注意不能把感应导线的外皮弄破 .
9 、安装时感应导线要距离水池的壁至少 10CM 以上 , 否则测量不准确 .
10 、安装现场要采取有效的防雷措施。
七、保修条款 ：
用户在严格按照说明书的指导下，正确地接线、安装、维护的情况下，本产品免费保修一年。下列情形不在保修范围：
1、 自行拆卸线路板及各零部件；
2、 雷击或者有强电窜入本系统，烧坏电路 ;
3、 电源电压超过 30伏，电路板烧坏；
4、 接线端电缆头密封不严，造成电器盒进水或水蒸气；
5、 未正确选型，超过该产品的使用范围；
6、 传感导线或者整机的某一部位碰伤或破损 。
八、选型
型 号 |
代 码 |
说 明 |

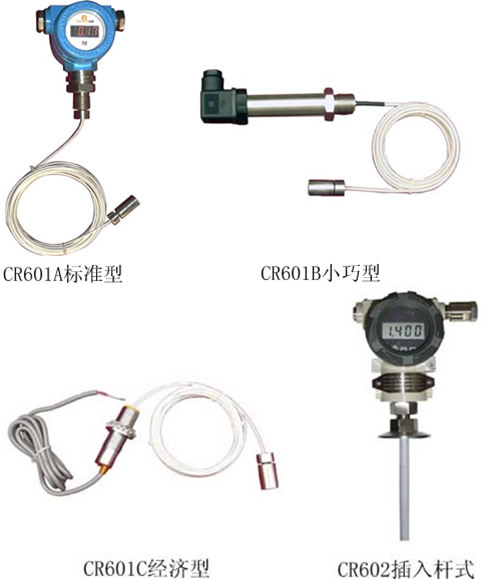

CR-60 |
□ □ □ □ □ □ □ □ □ □ |
|
大类 |
1
2 |
|
|
|
|
|
|
|
|
|
沉入缆式
插入杆式 |
液位变送器类型 |
A
B
C |
|
|
|
|
|
|
|
|
标准型
小巧型
经济型 |
工作压力 |
1
2
3 |
|
|
|
|
|
|
|
无压力
≤5MPa
≤32MPa |
过程连接形式 |
T
S
G
F
Y |
|
|
|
|
|
|
外螺纹M 20×1.5
外螺纹M 27×2
外螺纹M 18×1.5
法兰DN50
特殊要求 |
介质温度 |
L
H |
|
|
|
|
|
≤100℃
≤200℃ |
输出信号 |
2
4
6 |
|
|
|
|
模拟信号4～20mA二线
模拟信号1～5V三线
约定的特殊要求 |
外壳类型 |
A
B |
|
|
|
铝外壳
不锈钢外壳 |
现场显示表类型 |
N
Y |
|
|
无现场显示
LED显示 |
精度等级 |
1
2 |
|
0.2
0.5 |
总长度 |
□ |
根据实际要求填写 |
满量程长度 |
□ |
根据实际要求填写 |
CR601 A 1 T H 2 A Y 1 6/5 |
选型举例 |
