智能浮球液位变送器
一、概述：
智能浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成 4~20mA 标准电流信号，并叠加 HART 信号输出或就地液晶显示，可现场显示液位的百分比、 4~20mA 电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量为理想。
二、主要特点：
智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：
• 智能电子部件由一块主机板和一块液晶屏组成；
• 可就地按键调整量程和零点；
• 符合 HART 协议，可用 HART 通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过 HART 协议访问或修改；
• 在采用 HART 协议的分散控制系统中同主机进行双向通讯；
• 带有 EEPROM ，不因断电丢失数据。
三、主要技术参数：
测量范围： 0~ 3500mm

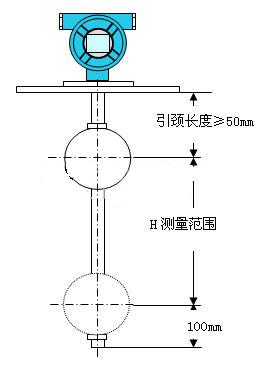

（测量范围 H 同引颈长度以及总长的关系详见图 1 ）
供电电压： 12~36V DC
输出信号：两线制 4~20mA.DC 叠加数字信号，由用户选择开方或线性输出；
负载电阻： 250 Ω
测量精度：± 10mm
环境温度： -40~ 80 ℃
工作温度： -20~ 120 ℃
公称压力：≤ 1.6MPa
法兰标准： A ： JB/T82.1-94 （平面法兰）
DN100 PN1.6 球φ 90
B ： JB/T82.1-94 （平面法兰）
DN80 PN0.6 球φ 76
介质密度：≥ 0.65g /cm- 3
介质粘度：≤ 0.015PaS
接液材质：不锈钢
防护等级： IP65 图 1
四、结构原理：
磁浮球液位变送器由液位传感器和智能 HART 板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成 4~20mA 标准电流信号并叠加 HART 数字信号输出。
五、产品选型表：
型 号 |
规 格 编 码 |
内 容 |
AOB136 |
|
磁浮球液位变送器 |
|
01 |
|
|
顶置式 |
02 |
|
|
侧侧式 |
03 |
|
|
侧底式 |
04 |
|
|
支架式 |
|
H |
|
测量范围 H |
|
|
* |
引颈长度 ( 选 01 型时请注明 ) |
|
□ |
□ |
□ |
|
选型举例： AOB136-01-2000 （引颈长度： 100mm ）为顶置式，量程为 2000mm ，引颈长度 100mm 的磁浮球液位变送器。
六、安装形式：
磁浮球液位变送器分以下四种安装方式

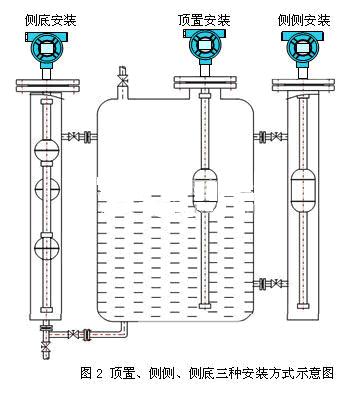

A ：顶置安装 B ：侧侧安装 C ：侧底安装 D ：支架安装
（订货时请用户注明安装形式和引颈长度 L 值。）

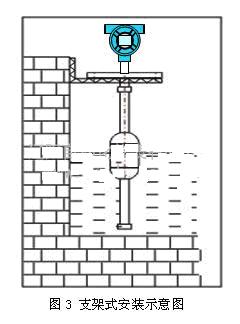

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图 3 。

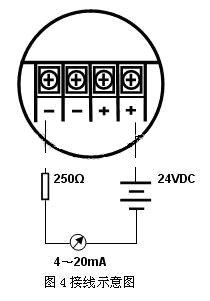

七、接线方式：（见图 4 ）
