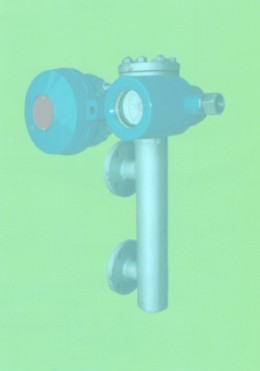

电动浮筒液位变送器

产品概述
UTD-C—ia II CT(2-5〉系列电动浮筒液位变送器,是连续测量液体的本质安全型防爆仪表。应用于带有易燃易爆气体的危险场所,适用于石油、化工等工业企业中用于生产流程中液罐内的液位测量及控制。仪表输出为4~2omA标准直流信号,可远距离传送并与DDZ—皿型等仪表配套使用,实现自动控制液体液位的目的。并可实现两种液体界面控制。本仪表具有传动可靠,安装方式灵活,测量范围宽等特点。用户可在现场用干式调技法进行标定而不需要液体的液位变化,极大地方便了使用和维修。
技术参数
● 精度等级:05级;l级;1.5级;2.5级
● 输出信号:4~20mA·DC
● 负载能力:大350Ω
● 传输形式:二线制!
● 环境温度: -25~55℃
● 相对湿度:≤85%
● 介质比重:0.4~l.4
● 介质比重差:≥0.2
● 介质温度:≤120℃
● 介质工作压力:4Mpa
● 电源电压:24v·DC±5%
● 防爆等级:iaII CT(2-5)
结构和原理
由液位改变所引起的浮力变化量,导致扭力管上的负载随之增加或减少,这种改变是与液位改变量和液体的比重成比例的。扭力管受浮力作用而转动,带动了差动变压器的转子产生同步角位移,同时产生一个与转子位移成比例的电压变量,该电压变量被转换和放大成一个直流4~20mA标准电流信号输出。
