DS定时器

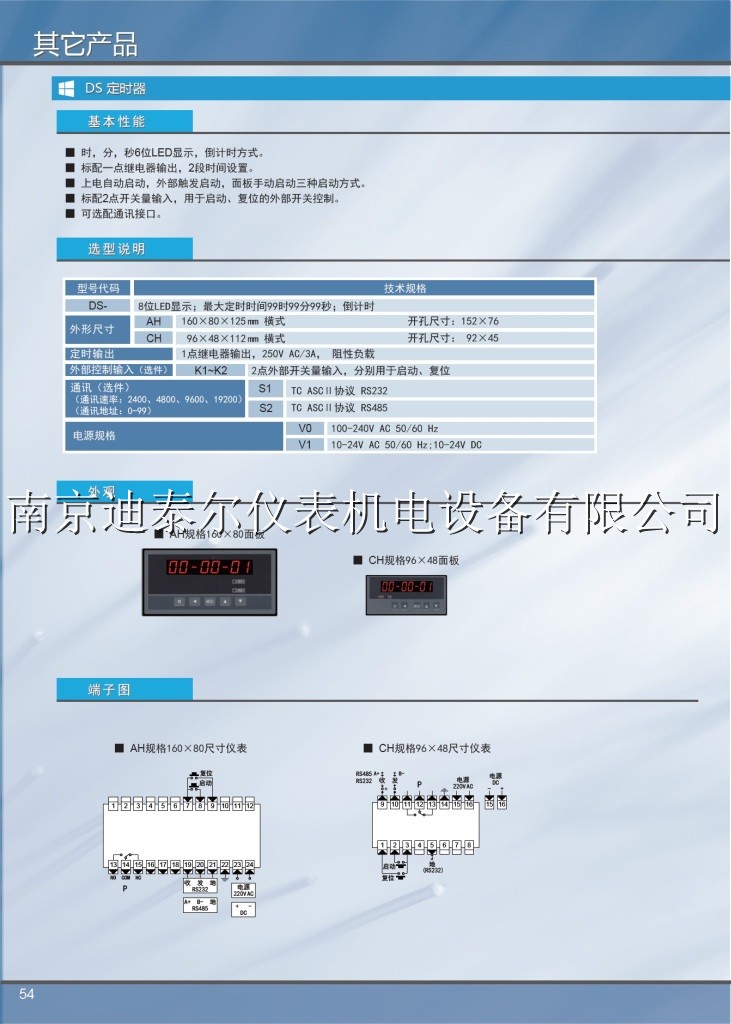

DS定时器 ■ 时,分,秒6位LED显示,倒计时方式。 ■ 标配一点继电器输出,2段时间设置。 ■ 上电自动启动,外部触发启动,面板手动启动三种启动方式。 ■ 标配2点开关量输入,用于启动、复位的外部开关控制。 ■ 可选配通讯接口 DS定时器 ■ 时,分,秒6位LED显示,倒计时方式。 ■ 标配一点继电器输出,2段时间设置。 ■ 上电自动启动,外部触发启动,面板手动启动三种启动方式。 ■ 标配2点开关量输入,用于启动、复位的外部开关控制。 ■ 可选配通讯接口 ① 时、分、秒6位数字显示,倒计时。 ② 2段时间设置,1点继电器输出。 ③ 三种启动方式,2种复位方式
DS定时器用户手册DSC03.pdf
内容
代码说明
DS-
外形尺寸
AH
160×80×125 开孔尺寸:152×76
CH
96×48×112 开孔尺寸:92×45
定时输出
1点继电器输出,250V AC/3A, 阻性负载
外部控制输入(选件)
K1~K2
2点外部开关量输入,分别用于启动、复位
通讯(选件)(通讯速率:2400、4800、9600、19200) (通讯地址:0-99)
S1
TC ASCII协议 RS232
S2
TC ASCII协议 RS485
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz;10-24V DC
