DTR - 132 型压力变送器

小巧型压力变送器 压力变送器 投入式液位变送器 浮球液位变送器 平衡罩式液位变送器 电容式变送器 温度变送器

适用范围:

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域,测量液体,气体和蒸汽的压力及液位

功能特点:

采用了扩散硅敏感元件,测量精确,稳定性好
抗干扰设计,适合恶劣使用环境
外部可直接调整零点和满度
结构紧凑坚固,安装使用方便
可配数字显示器做现场输出指示

主要技术指标:

测量对象:液体、气体和蒸气
测量范围: 0 ~ 20Kpa ~ 100 MPA
测量精度: ±0.2%FS 、 ±0.5%FS
输出信号: 4 ~ 20 mADA 或 1 ~ 5VDC
过载能力: 200%FS
温度漂移: 0.02%FS/ ℃
供电电源: 18 ~ 36VDA
介质温度: -40 ~ 85 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH
测量介质:对不锈钢不腐蚀的气体、液体

● 型号说明

型谱

说明

DET-132

压力变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定输出信号

显示方式

M

0 ~ 100% 模拟显示

E

数字表头显示

C

液晶表头显示

测量范围

()

()内记入量程

    型号举例 DTR-132PGM1AE ( 0-10MPa ) DTR-132 普通型系列压力变送器,测量范围为表压 0-10Mpa, 输出 4 ~ 20m ADC ,接口尺寸为 M20×1.5 ,带数字表头显示

一 简介

DTR132压力变送器为我公司压力变送器的标准形式。采用进口芯片组装,结构紧凑、坚固、重量轻、便于安装、使用方便、免维护;零点量程可以在外部连续调节,迁移范围宽;适用于多种场合全天候恶劣危险环境和各类腐蚀性介质。

二 指标

量 程: 0 ~ 0.2kPa ~ 60MPa ( 量程 <1kPa 时只可测量无腐蚀或若腐蚀性介质 ) 具体产品的量程详见产品铭牌。

测压形式:表压 (G) 绝压 (A) 密封压 (S) 负压 (N)

补偿温度: (-10 ~ 70) ℃

工作温度: (-10 ~ 70) ℃

综合精度: 0.25 , 0.5

输出选择: (4 ~ 20)mA ; (1 ~ 5)V ( 具体产品的输出详见产品铭牌 )

电源电压: 24V DC

三 接线方式1

卸下变送器接线端的旋盖,可以看到如图 1 所示的接线端子。

图 1

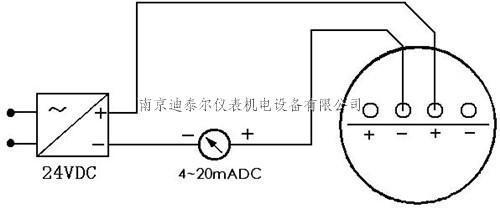

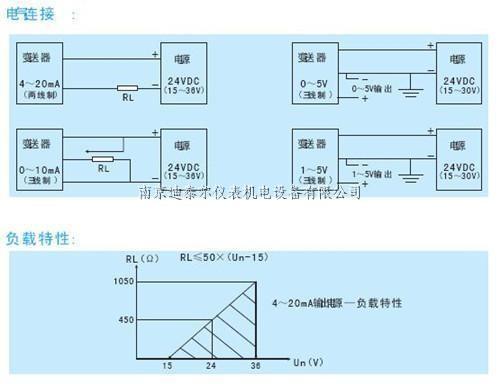

典型接线图如下图:

若选配了现场显示表头,则接线端子在现场显示器的后端,接线时请先将现场显示器卸下(注意要小心,以免将显示器的连线拉断)即可露出如图 1 所示的接线端子。其中 为现场显示表头。

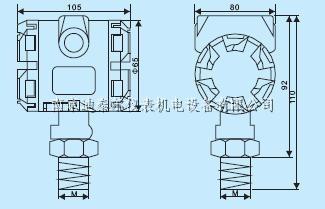

四 结构尺寸

电子外壳:合金铝;

主体结构:不锈钢;

涂 层:塑料喷塑;

压力接口: M20 X1.5 (特殊可订制)

五 零点量程迁移(需此功能,定货时请说明)

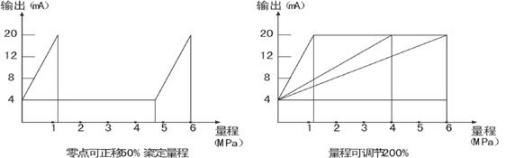

零点迁移为大量程的 50% ;量程调节为极限量程的 200%FS 。 例如:极限量程为 6MPa 的 WNK801 型压力变送器,其零点可迁移到 3MPa ,

量程可在 3 ~ 6MPa 内任意调节。(如图 2 所示)

图 2

3六、安装方式

WNK801 型压力变送器的压力接口为 M20 X1.5 的不锈钢螺纹(安装请参见图 3 )。

图 3

七、零点和满程调节

打开装有电子线路板一端的旋盖,如图 4 , 图中标有 ROT1 的电位计为零点调节, ROT2 为满程调节。

注:若非必要,请不要轻易调节零点和满程!



图 4

八、微压力(小于 1.5 kPa )变送器的安装说明

WNK801 型微压力变送器的安装位置会对变送器的零点输出产生影响,可在变送器安装结束后,对零点输出进行调整,在没有标准压力源的情况下禁止调节满程电位器,否则会严重影响变送器的精度。

八、关于中温型的安装说明(非常重要)

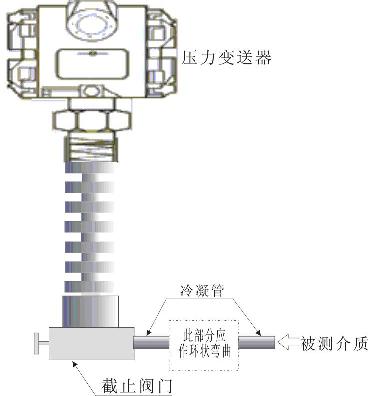

E 型的压力变送器 , 压力接口部分采用 316 不锈钢散热片,增大了散热面积,可有效的降低被测介质的高温对变送器的温度影响。但当被测介质温度超过 120 ℃时,必须采用冷凝引压管,长度在 1.5 米左右为宜,且进行弯曲处理。并且在变送器接入被测介质时不能马上将被测介质引入变送器,应在冷凝管和变送器之间加装截止阀门,等冷凝管内的介质温度底于 120 ℃时方可打开阀门,将被测介质引入变送器。否则,由于温度过高,可能会使变送器内的敏感部件在高温下损坏。具体可参见图 5 :
