金属管浮子流量计

一、概 述
LZ 型系列金属管浮子流量计,采用可变面积式测量原理,适用于测量液体,气体。全不锈钢结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA , 4-20mA 的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁 性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。 测量范围: 0.07-800 ( m3/h )


二、原 理
浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持。环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。

LZ 特点
测量部分:
1 、坚固的全金属结构设计型浮子流量计
2 、采用独立 mnodular 概念设计的测量管指示器
3 、可选择不锈钢、哈氏合金、钛材、 PTFE 材料测量系统
4 、低压力损失设计
5 、短行程、小型结构设计、仪表总高度 250
6 、磁性耦合结构确保数据传输、信号更加稳定
7 、保温或伴热夹套
8 、垂直、水平、各种安装方式更适合不同使用场合

LZ 流量计可选配 M7 或 M9 指示器:
在 M7 中采用磁性耦合,跟踪磁铁的角位移径由一个曲线板机构把被测流量值线性地反映在刻度面板上。采用 KW5-1 或 ESK 信号转换器,准确地将流量值转换成 0-10mA 或 4-20mA 电流信号,上、下限报警开关。

在 M9 指示器中采用一块耦合磁钢完成流量指示,电信号转换和控制流量波动而设计的阻尼功能,采用全金属不锈钢表壳,使仪表运行更安全,更适应恶劣、复杂的环境条件。
采用模块组合设计,可在现场快速的给仪表增加电信号输出,上、下限开关,流量累积功能。各功能单元板为插装结构具有更换部件简单,方便,定位准确的特点。解决了老型产品由于各环节的人为因素而产生的故障以及至使仪表更换部件后精度降低的缺陷,仪表的可靠性得到很大的提高。
采用新型的 ESK 信号转换器,可用 PC 机或 HART 通讯器现场进行技术参数的重新设定。
可在就地流量指示型仪表内选择安装:
一、带有 KW5-1 型线性指示输出 0-10mA 、 4-20mA 标准信号(本安型)
二、带有 4-20mA 线性输出和 HART 协议并无磁滞后的 ESK 信号转换器(本安型)
三、带有6位 LED 显示的流量累计单元板
四、带有上限、下限报警开关的单元板

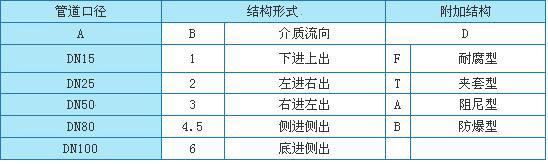

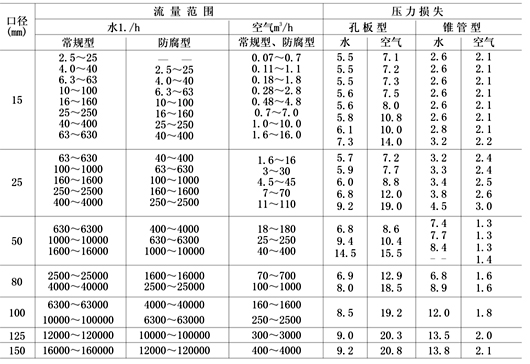

LZZD 系列规格

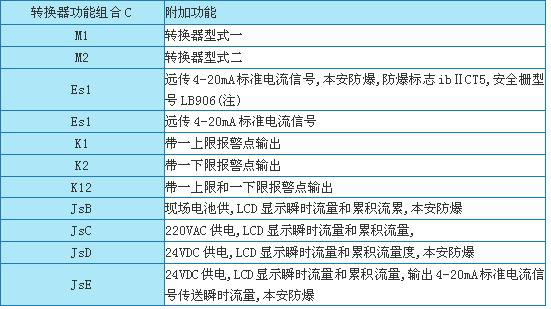

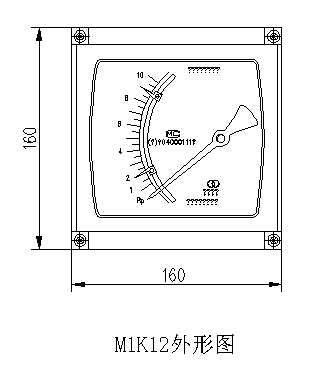

指示器形式:

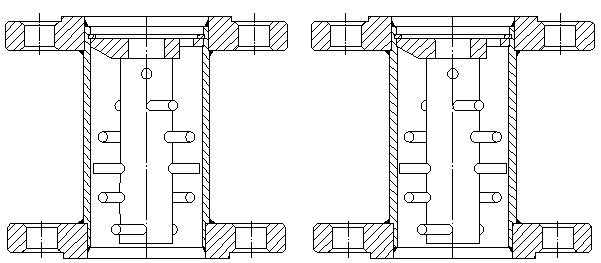

磁性过滤器
流体中有可能含有铁磁微粒 , 使用时必须在流量计的进口处加装磁性过滤器 . 磁性过滤器中装有几根以螺旋形排列的磁棒 . 这种排列方法保证了压力损失小 , 而磁棒外部用不锈钢套或 PTFE 保护 , 以防磁性材料被腐蚀。

阻尼器
(可独立提供可更换)
对于流速不稳定或入口压力较低的场合,特别是介质中含有大量气泡时,可在测量管道上安装浮子阻尼器,这个装置可单独安装定位,材质为一种高技术陶瓷,可保证其有较长的使用寿命

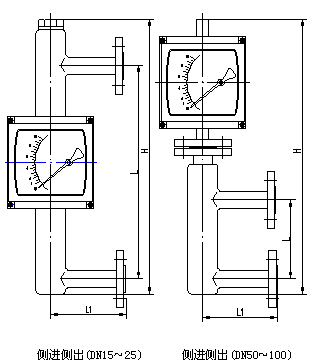

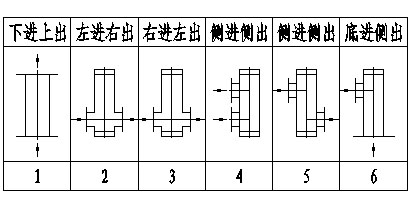

安装形式

注:箭头为介质流向

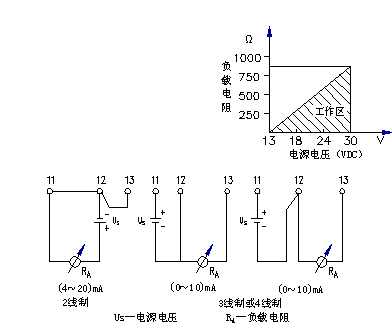

电信号输出:
KW5-1 型
旋转角变送器,可以使用在危险场合和一般常规情况下,危险场合,必须使用本质安路。
防爆标志: ExibⅡCT5 ( 4 ~ 20mA )
旋转角变送器:
电源: DC ; 12 ~ 36V ,在危险场合高为 22V 。
电源消耗:约 25mA
自身电感: 2mH ,只对于危险场合有关
自身电容: 15nF ,只对于危险场合有关
环境温度: -25℃ ~ +60℃



输出信号:
3 线制、 4 线制; 0 ~ 5 ~ 10 或 20mA
2 线制: 4 ~ 20mA
线性度: ±1 %
温度影响: 0.5 % /10℃
电源影响: 0.2 %
负载电阻影响: 0.2 %( △R△ 大时)
大负载电阻:
0 ~ 10mA DC 0 ~ 1.5K
4 ~ 20mA DC 0 ~ 600Ω







指示器 M9

A 旋转角变送器
B 端子
C 范围调整
D 零点调整



指示器 M7

A 旋转角变送器
B 端子
C 范围扩展,旋转角变送器过程终端调节螺钉
D E 中 50% 调节螺钉



限位开关
LZ 流量计可安装限位开关实现上下报警。限位开关带有起始器,起始器被安装在指针轴上的铝片切割。通过改变铝片的位置,可以任意社定限位值。
我们用 Ks 代表一个限位开关, Kx 代表两个限位开关。
注意:如果 LZ 安装 Ks 或 Kx 就不能用电信号输出。



ESK 型
无磁滞后影响的 ESK 电信号输出变送器可以安装在现场指示器中。
二线制接线的 ESK 可以输出连续的 4 ~ 20mA 电流信号,这个信号与瞬时流量成正比。
ESK 变送器连接在本安电路中,可用于危险场合。

ESK 不带 HART 协议(二线制接线, 4 ~ 20mA 输出)

技术参数
适用于 M9 指示器输出的 ESKⅡ

防爆标志: ExiaⅡCT6
供电电源 12 ( 18* )~ 30VDC
电流消耗 4 ~ 20.4mA 相对于测量值的 0% 到 102.5%
电源影响 < 0.1%
负载影响 < 0.1%
温度影响 < 5uA/K
大负载电阻 / 阻抗 0 ( 250* )~ 800ohm
二线制 Rext[KΩ]= (供电电源( V )~ 12V ) /22mA
ESK Ⅱ 环境温度 -25℃ ~ +80℃ ( T1 ~ T4 )
储藏温度 -40℃ ~ +85℃
防护等级 ( EN 60529/IEC 529 标准) IP20
适用于危险场合
只能与具有下列峰值的本安电路并联使用:
开路电压 U0 30V
短路电流 Ik 100mA
输出功率 P 1W
有效内部自身电容 < 20nF
有效内部自身电感 忽略

ESK-Z 流量累积板
M9 指示器内可以安装 ESK-Z 累积板,累积板要连接在 ESK 电信号输出变送器上。累积流量可通过 LED 显示器读出,可换算成 % 瞬时流量显示。
数据保护功能: ESK-Z 自动保护累积流量数据。
供电电源: 16 ~ 30VDC
(适用于非危险场所)

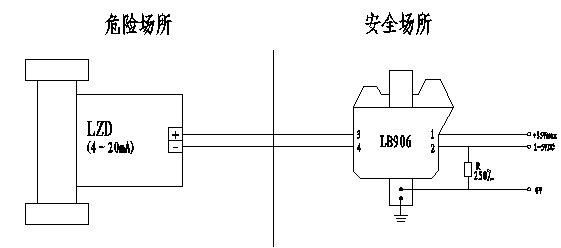

接线图
ESK 与 ESK-Z 以二线制方式连接,输出 4 ~ 20mA 。

技术参数
ESK-Z 累积单元
供电电源 14 ~ 30VDC
输入信号 4 ~ 21.6mA
功率消耗 大 2W
大负载 0 ~ 270ohm
二线制 Rext[KΩ]= (供电电源( V ) -12V ) /22mA
环境温度 -25℃ ~ +65℃
显示误差 ≤1%

远距离开关信号输出
限位开关
每个指示器可以安装一个或两个限位开关。

二线制接线的限位开关符号 DIN 19234 ( NAMUR )标准,可以应用于危险场合,三线制连接的限位开关使用 10 ~ 30VDC 电压供电。限位开关的位置可以直接在刻度盘上设置。二线制接线的限位开关需要连接一个 WE77/Ex , KMD 或 KFH 晶体管放大器才能工作。

开关的工作状态
铝片切割起始器槽(有效面积关)时开关发出报警信号。

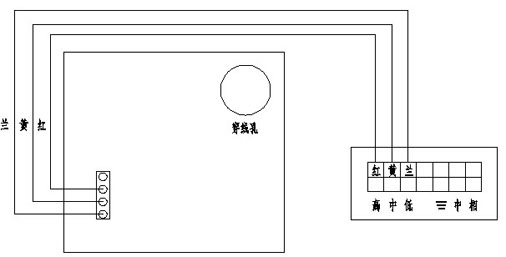

限位开关接线图
Eex ia 或 EEx ib 认证的开关放大器与本安输入电路( NAMUR )和 1 个或 2 个回路相连,每条回路的峰值为 U0≤16V , I0≤52mA , P0≤169mW
任何显示仪表,记录装置。

技术参数
限位开关  SC2-NO/SC3,5-NO;SJ3,5-E2

注意
对于危险或爆炸场所,本安安全防爆峰值技术参数如下:

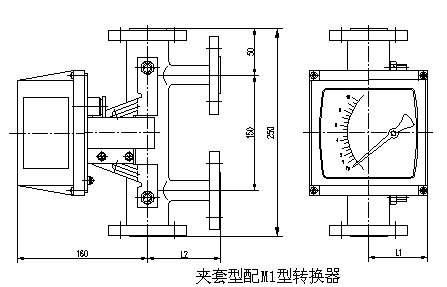

特殊类型
若流体为高温时,指示器壳体应做隔热保护措施,装入极限开关,或把远传输系统同过热地方隔开。
反过来流体温度过低,该测量部分应增设加热装置,以防止流体固化和结晶。
本公司根据用户需要提供带有保温套或冷却套的金属测量管直管段。

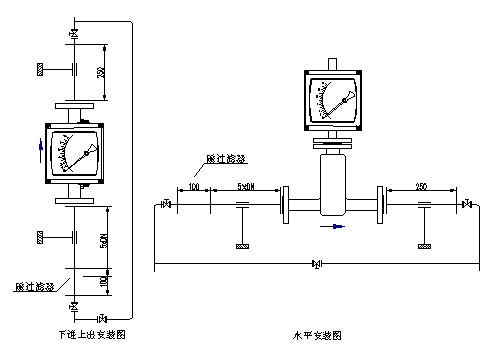

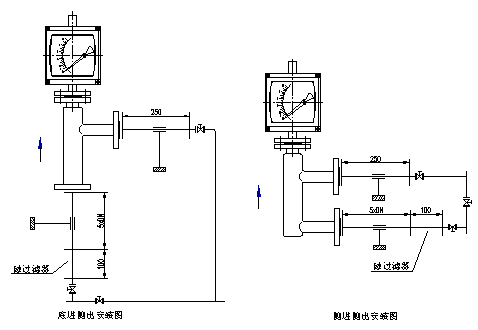

仪表必须垂直安装,被测介质由下向上流动,阀必须要装在测量位置的下游,仪表进口前面要保证五倍于管径的直管段,出口也要有 250mm 的直管段,本厂配有上、下直管段供用户选用。

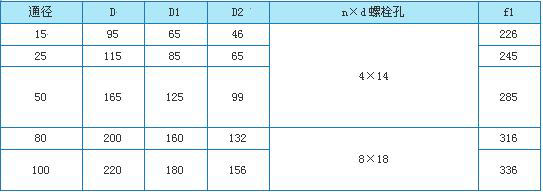

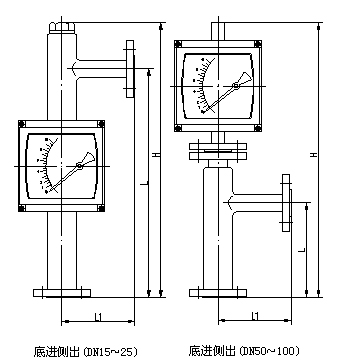

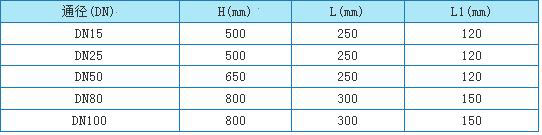

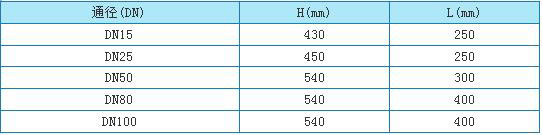

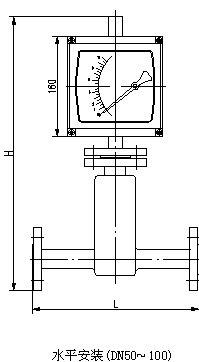

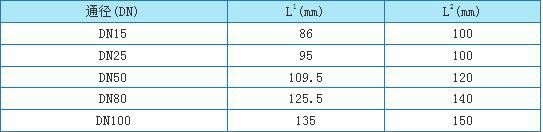

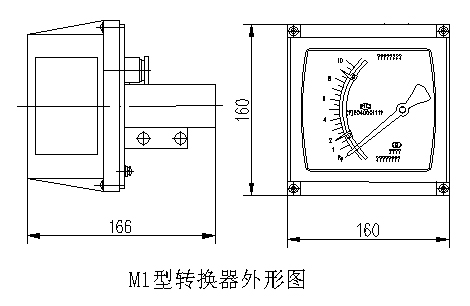

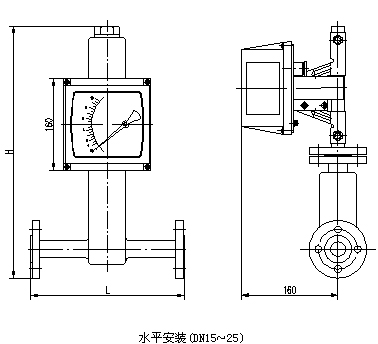

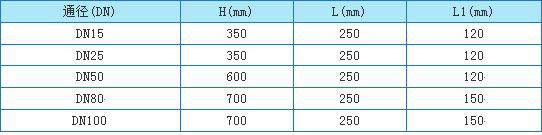

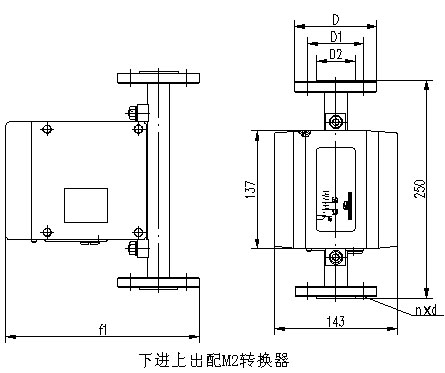

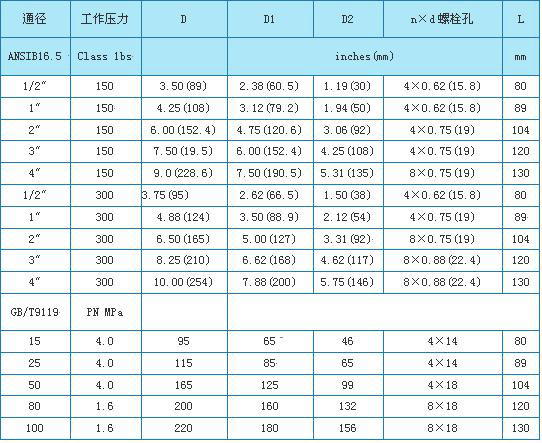

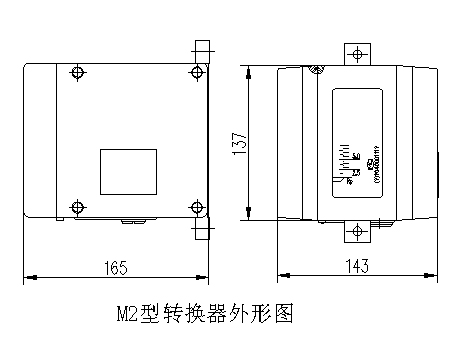

外形及安装尺寸

LZ/M9
