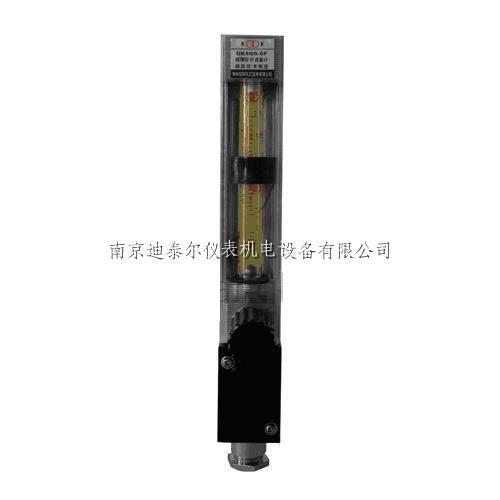

LZBK型玻璃转子流量计指示控制器
控制器除能指示流体的瞬时流量外，还能在流量超过或低于某个设定值时，发出报警信号，报警点一般为 1 ～ 2 个。它可广泛应用于危险流体的流量测量和流量过载保护、控制的场合。
1. 型号规格及主要技术参数
型号 |
测量范围 |
准确度
等级 |
报警误差 |
报警复现性 |
报警信号 mA |
允许被测流体状况 |
温度 ℃ |
压力 MPa |
LZBK-4 ～ 10 |
同 LZBK-4 ～ 10 |
2.5 |
< 一个小分格值 |
<1% |
>3 |
-20 ～ 60 |
≤ 1 |
LZBK-15 ～ 50 |
同 LZBK-15 ～ 50 |
≤ 0.6 |
LZBK-80 ～ 100 |
同 LZBK-80 ～ 100 |
≤ 0.4 |
LZBK-4T |
空气 20 ～ 500ml/min |
≤ 0.2 |
2. 外形及安装连接尺寸 :
LZBK-4 ～ 100 型是在 LZB-4 ～ 100 型流量计的基础上 , 增加一套报警装置构成 , 其外形及尺寸类似 LZB 型

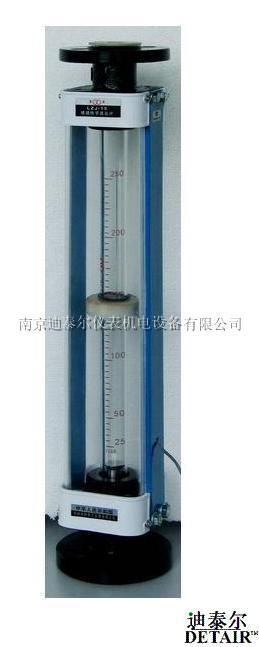

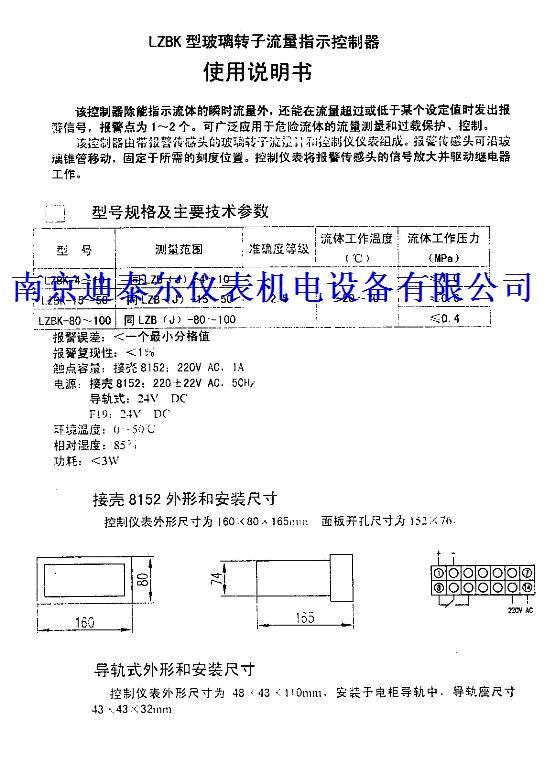

LZBK 型玻璃转子流量计指示控制器
该控制仪是在各类基型流量计的基础上增加一套报警装置构成。除能指示流体的瞬时流量外， 还能在流量超过或低于某个设定值时发出报警信号， 报警点为 1~2 个。可广泛应用于危险流体的流量测量和过载保护、控制。该控制器由带报警传感器的玻璃转子流量计和控制器组成。报警传感器可沿玻璃锥管移动， 固定于所需的刻度位置。控制器将报警传感器的信号放大并驱动继电器工作。控制器有 3 种外形尺寸，分别为接壳 8152 、导轨式和 F19 型。
1.型号规格和主要技术参数
型号： LZBK-( )
测量范围：见各基型流量计
流体工作温度：（ -20~60 ）℃
公称压力：见各基型流量计
准确度等级：见各基型流量计
报警误差： < 一个小分格值
报警复现性： <1%
触点容量：接壳 8152 ： 220V AC 1A 其余： 220V AC 0.5A
电源电压：接壳 8152 ： 220 （ 1 ± 10% ） V DC
导轨式： 24 （ 1 ± 10% ） V DC
F19 型： 24 （ 1 ± 10% ） V DC
环境温度： 0~50 ℃
相对湿度： 85%
功耗： < 3W
2. 外形尺寸及接线图
其中流量计的外形和安装尺寸同前文相应的基型流量计，控制器的外形尺寸如下：

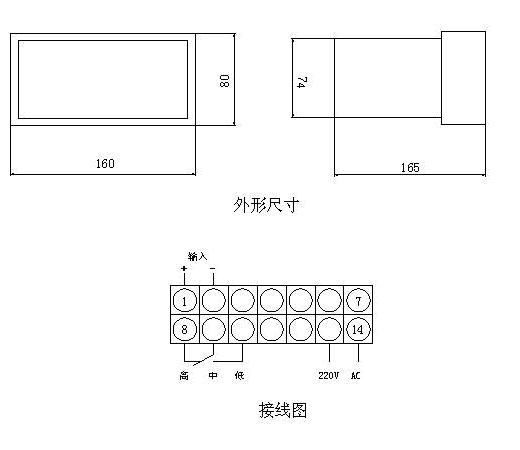

1 ） 接壳 8152 型
控制器外形尺寸为 160*80*165mm, 面板开孔尺寸为 152*76mm.

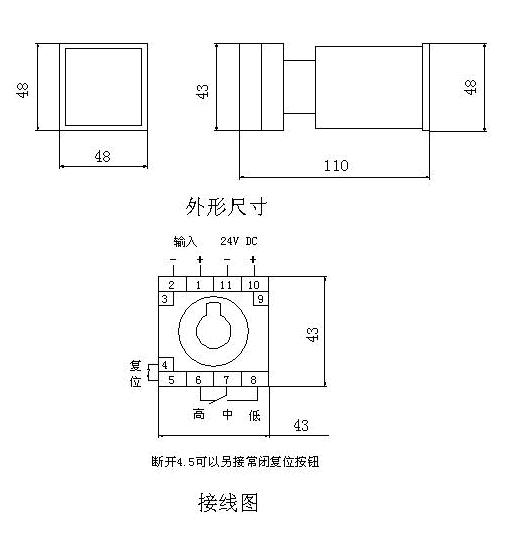

2) 导轨式
控制器外形尺寸为 48*48*110, 安装于电柜导轨中， 导轨座尺寸为 43*43*32mm.

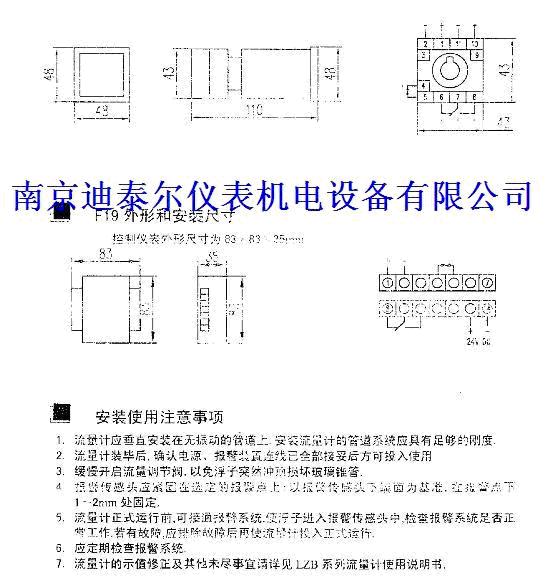

3 ） F19 型
控制器外形尺寸为 83*83*35mm.
|
