GA24型玻璃转子流量计
GA24 型流量计引进德国克隆尼 (KROHNE) 公司专有技术和设备制造。产品有普通型、耐腐型。
1 、主要技术参数：
（ 1 ）测量范围：水（ 20 ℃） 10 ～ 36000L/h
空气（ 1.013 × 10 5 Pa 、 20 ℃ ) 0.3 ～ 300m 3 /h
（ 2 ）范围度： 10 ： 1
（ 3 ）准确度等级： 1.6
（ 4 ）锥管： NG60 ：光管； FG60 ：带筋管
长度： 300mm
标尺： DN15 ～ 50 NG60 锥管：毫米标尺及流量标尺
FG 锥管：百分标尺及流量标尺
DN80 ：毫米标尺及流量标尺
（ 5 ）浮子型式： NG60 锥管： A Ⅲ
FG60 锥管： C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ
（ 6 ）允许被测流体状况
大压力（ MPa ） :DN15 、 DN25 ： 1.0;DN40:0.9;DN50:0.7;DN80:0.5
工作温度： -20 ℃～ +60 ℃或 0 ℃～ +120 ℃
2 、型号规格
型号规格一（ NG60 锥管、 A Ⅲ 浮子）
公称通径 DN
mm |
型 号 |
测 量 范 围 |
普通型 |
耐腐型 |
水（ 20 ℃）
L/h |
空气（ 1.013 × 10 5 Pa,20 ℃）
m 3 /h |
15 |
GA24-15 |
GA24-15F |
4～40
6.3～63
10 ～ 100
12～120
16 ～ 160
20～200
25 ～ 250
30～300
36～360
40 ～ 400
46～460
63 ～ 630
65～650
75～750 |
0.12～1.2
0.2～2
0.3 ～ 3
0.4～4
0.5 ～ 5
0.6～6
0.8 ～ 8
0.9～9
1.2 ～ 12
2 ～ 20 |
25 |
GA24-25 |
GA24-25F |
40～400
50～500
63 ～ 630
80～800
100 ～ 1000
120～1200
160 ～ 1600
200～2000
250 ～ 2500
300～3000 |
1.6～16
2 ～ 20
2.5～25
3 ～ 30
4～40
5 ～ 50
6 ～ 60 |
40 |
GA24-40 |
GA24-40F |
160 ～ 1600
200～2000
250 ～ 2500
300～3000
400 ～ 4000
500～5000 |
5 ～ 50
6～60
8 ～ 80
9～90
12 ～ 120 |
50 |
GA24-50 |
GA24-50F |
250～2500
300～3000
400 ～ 4000
500～5000
630 ～ 6300
800～8000
1000 ～ 10000
1500～15000 |
10～100
12 ～ 120
16～160
20 ～ 200
30 ～ 300 |
80 |
GA24-80 |
GA24-80F |
1600 ～ 16000
2500 ～ 5000
3600 ～ 36000 |
----------- |

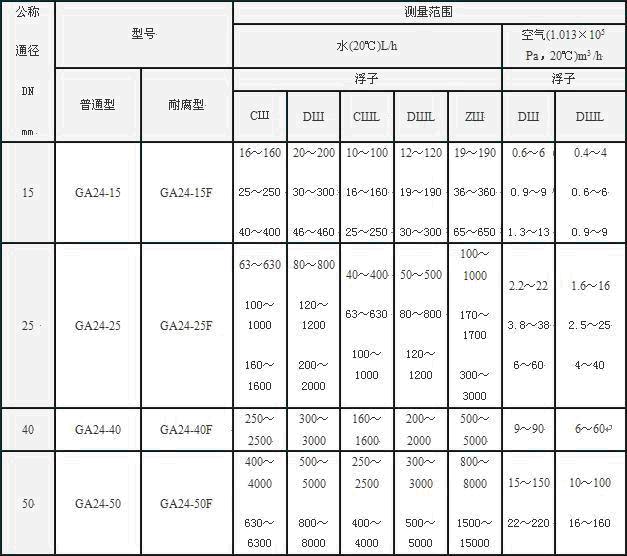

型号规格二 (FG60 锥管、 C Ш、 D Ш、 C Ш L 、 D Ш L 、 Z Ш浮子 )

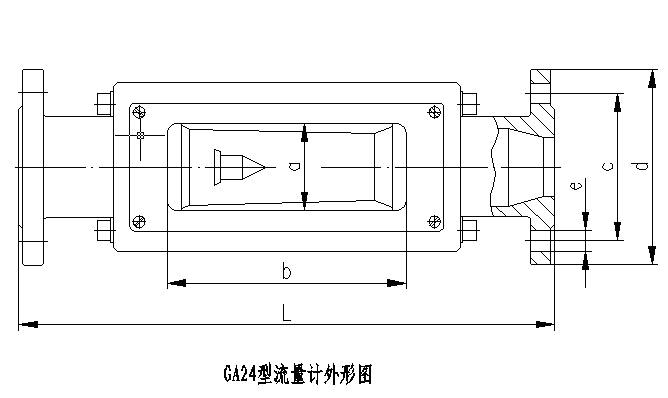

3. 外形及安装连接尺寸
公称通径 DN |
窗口尺寸
a × b |
L |
C |
d |
e |
重量 kg |
15 |
37 × 302 |
500 |
65 |
95 |
4×14 |
6 |
25 |
52 × 294 |
85 |
115 |
10 |
40 |
64 × 278 |
110 |
145 |
13 |
50 |
94 × 266 |
125 |
160 |
4-×18 |
18 |
80 |
132 × 266 |
150 |
185 |
32 |
玻璃管浮子流量计GA24
玻璃管浮子流量计GA24用于测量液体和气体的体积流量，可用于精确测量、气象色谱分析、微小流量的监控，还可以与不同的压力调节器连接，以保证出口或入口压力稳定。
GA24已广泛应用于化学工业、加热、制冷和空气处理、钢铁和冶金、石油和天然气、医药、食品、饮料、分析技术、造纸和纤维、水处理等领域。
|
|
|
| 产品特点 |
就地显示，无需辅助电源
没有易损件
可更换部件易于组装
限位开关可选
可调节任意流量的高质量针阀
玻璃管破碎保护
|
|
技术参数
|
|
| GA24 产品的应用 |
液体、气体和蒸汽的流量测量 |
| GA24 系列产品的应用 |
气体流量测量 |
| GA24系列产品的精度 |
± 1%，按VDI/VDE 3513.2标准 |
| 入口直管段 |
≥5 * DN |
| 出口直管段 |
≥3 * DN |
| 工作压力 PS |
根据欧盟97/23/EC指令，1999.4.29颁布 |
| 测试压力 PT |
根据欧盟承压指令97/23/EC 或者 AD2000-HP30 |
| 大允许工作压力 |
|
| DN15,DN25 |
10bar |
| DN40 |
9bar |
| DN50 |
7bar |
|
|
