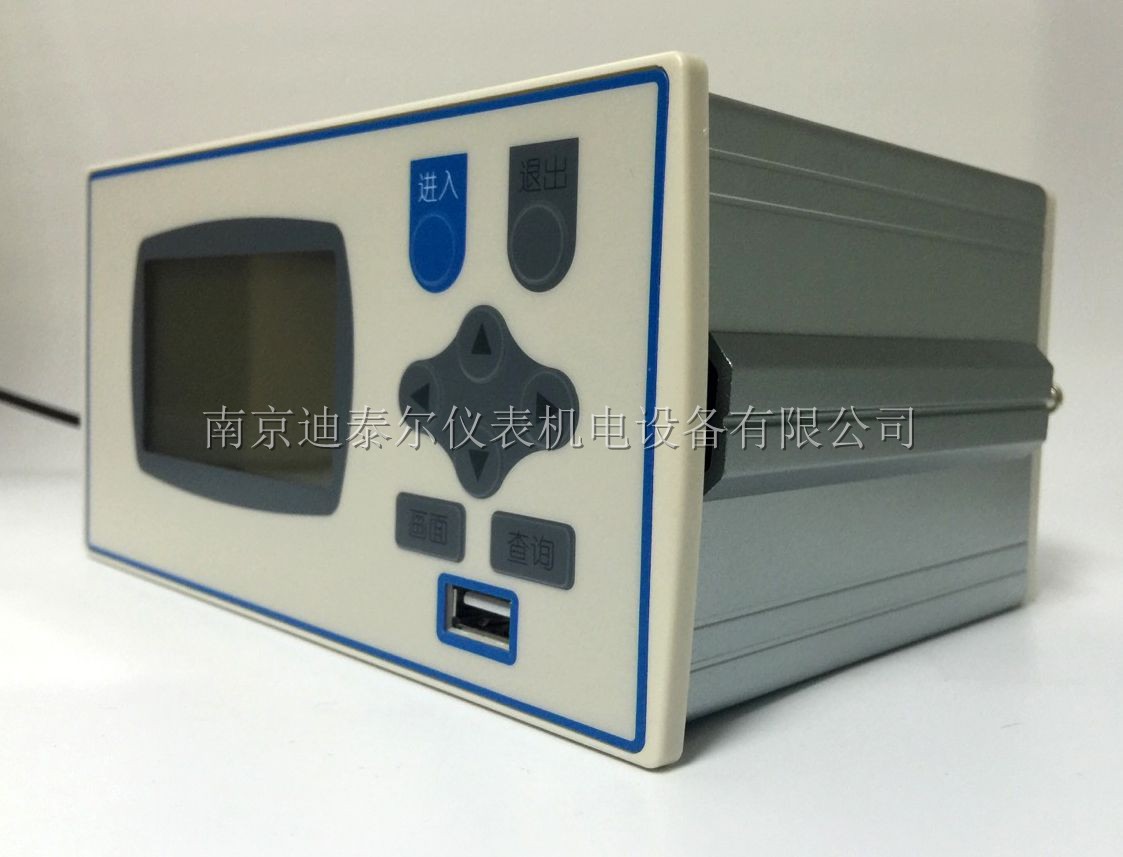

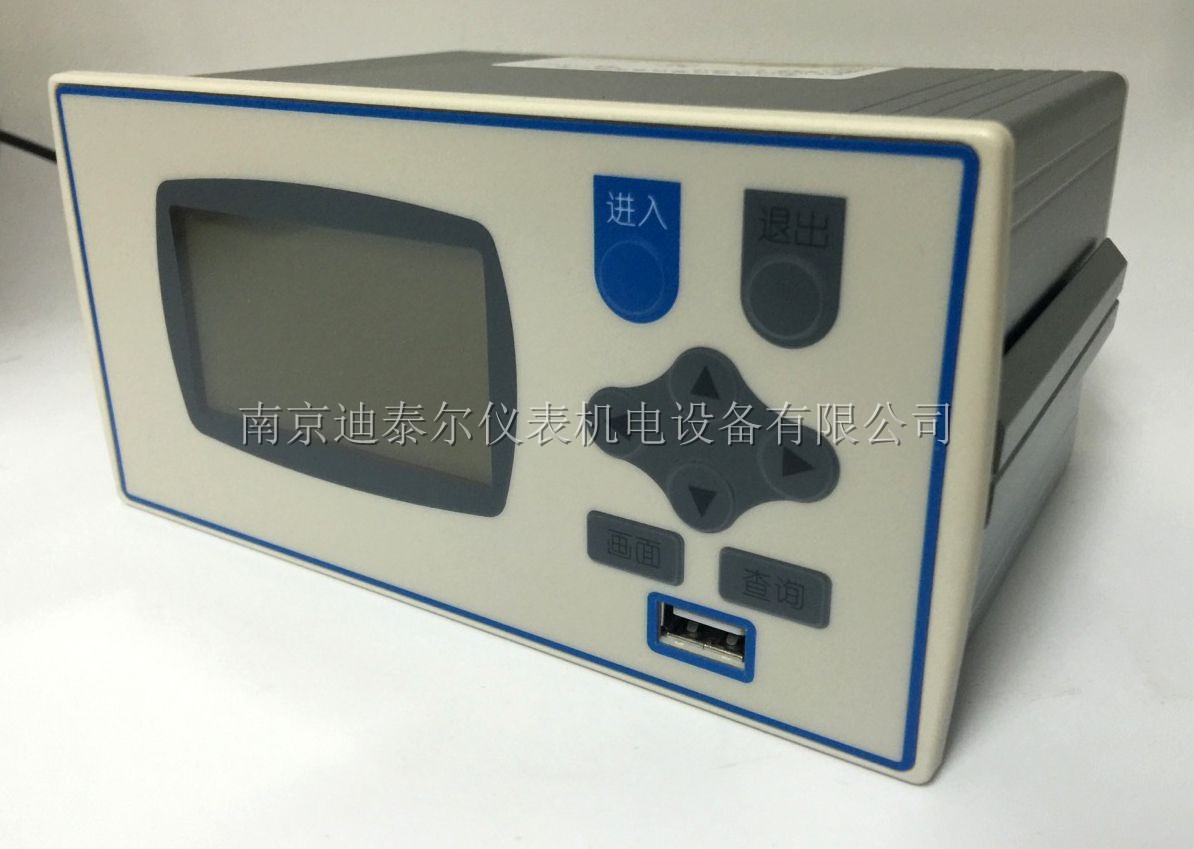

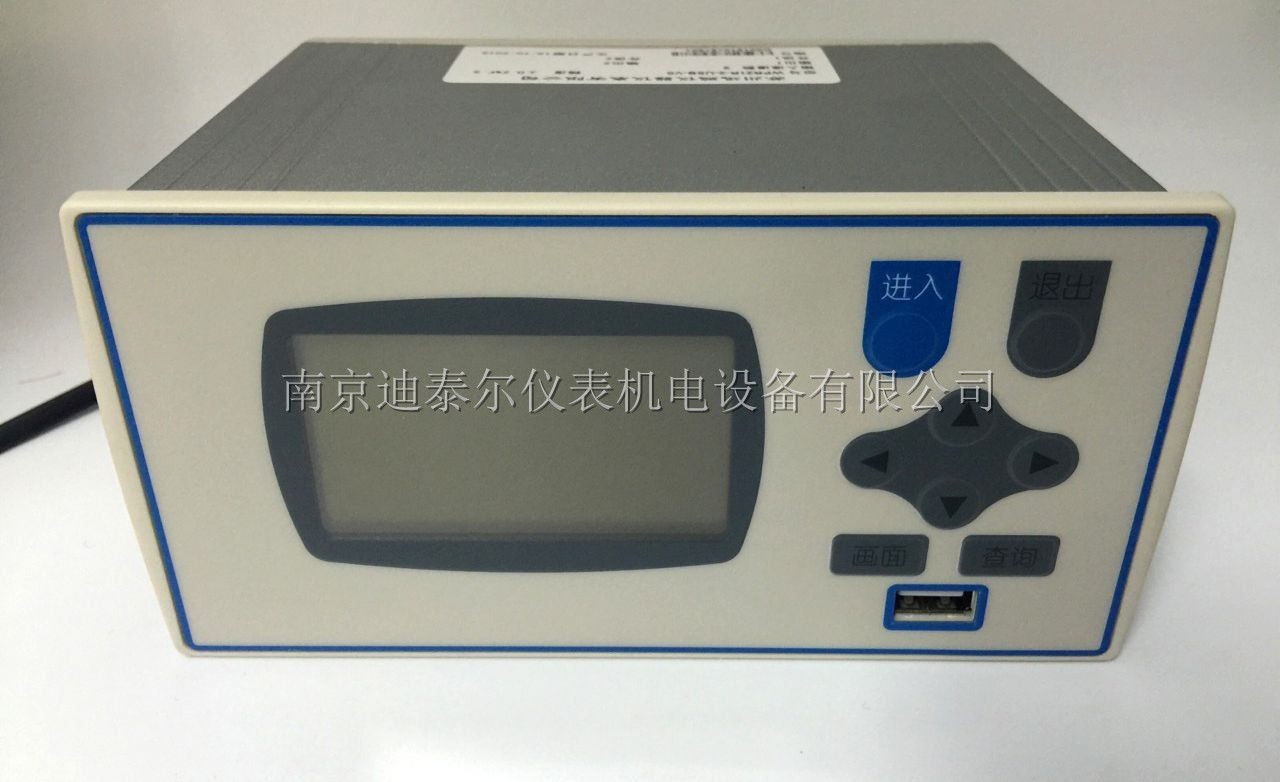

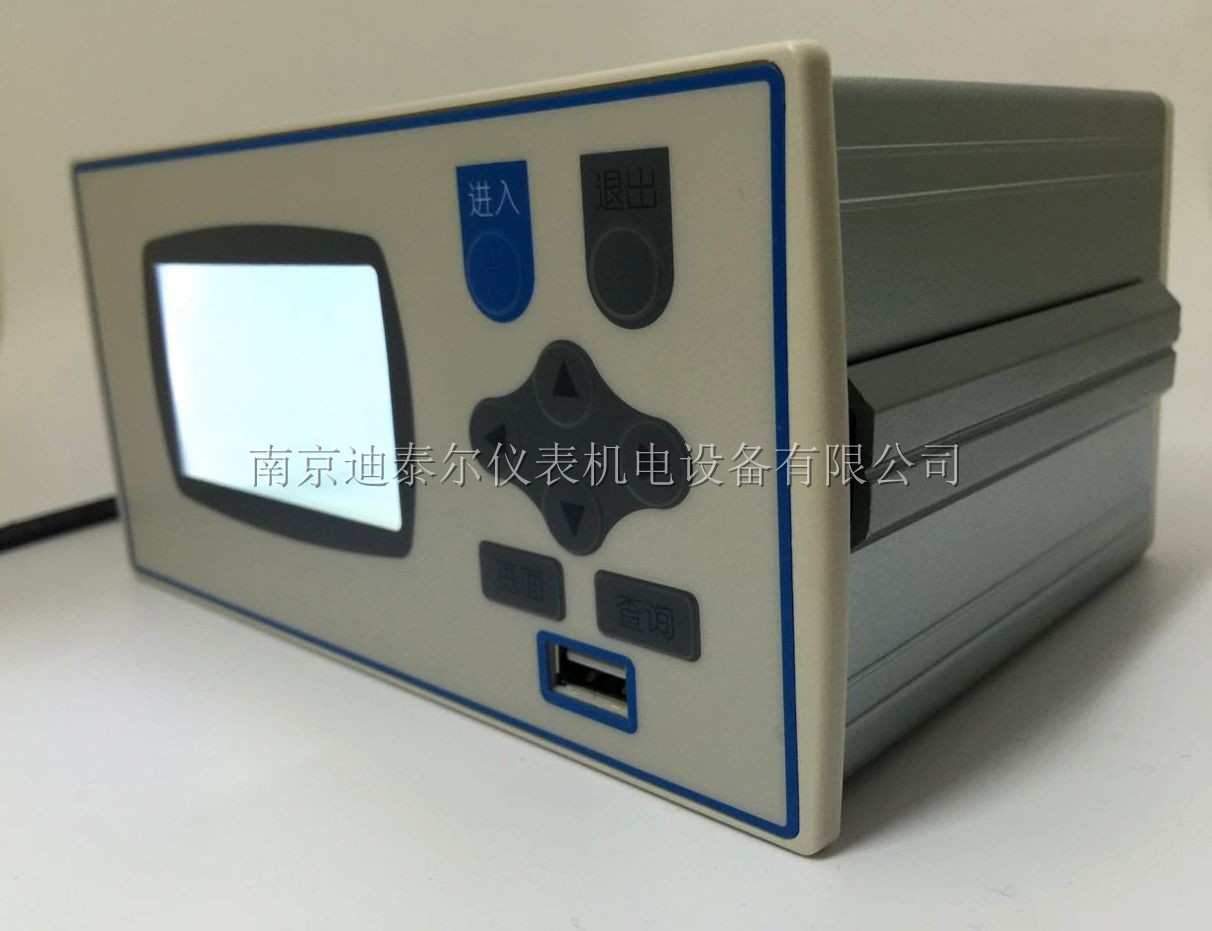

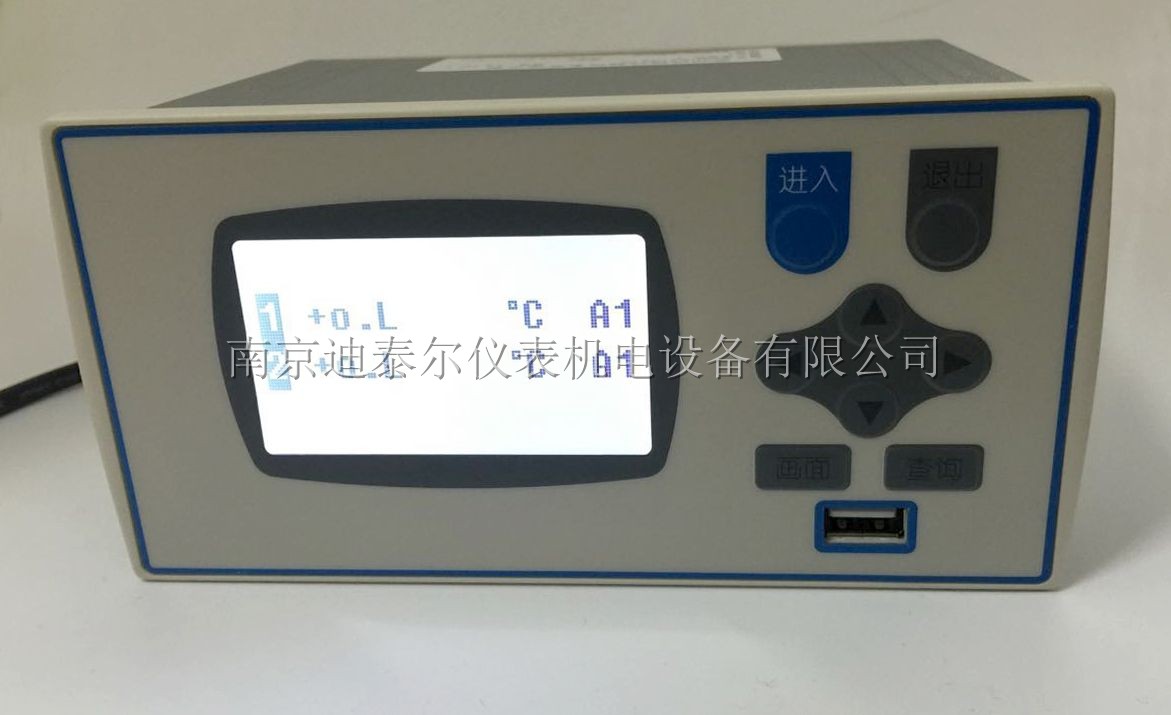

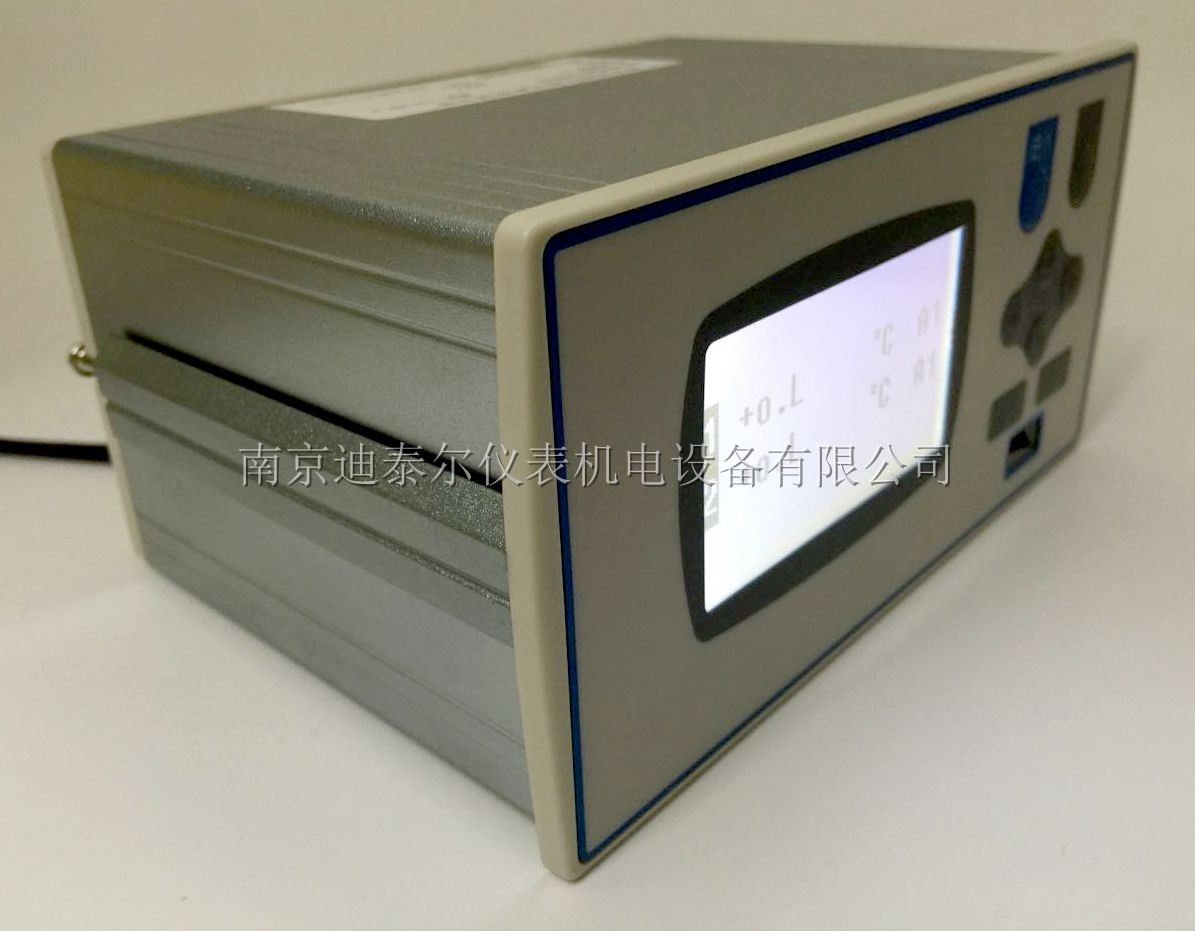

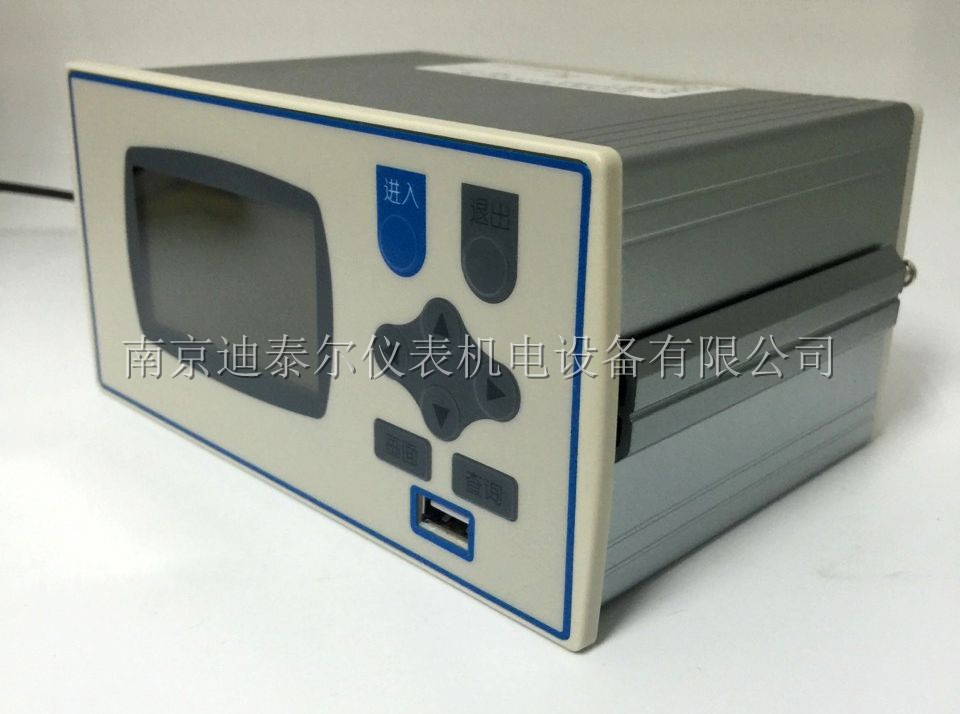

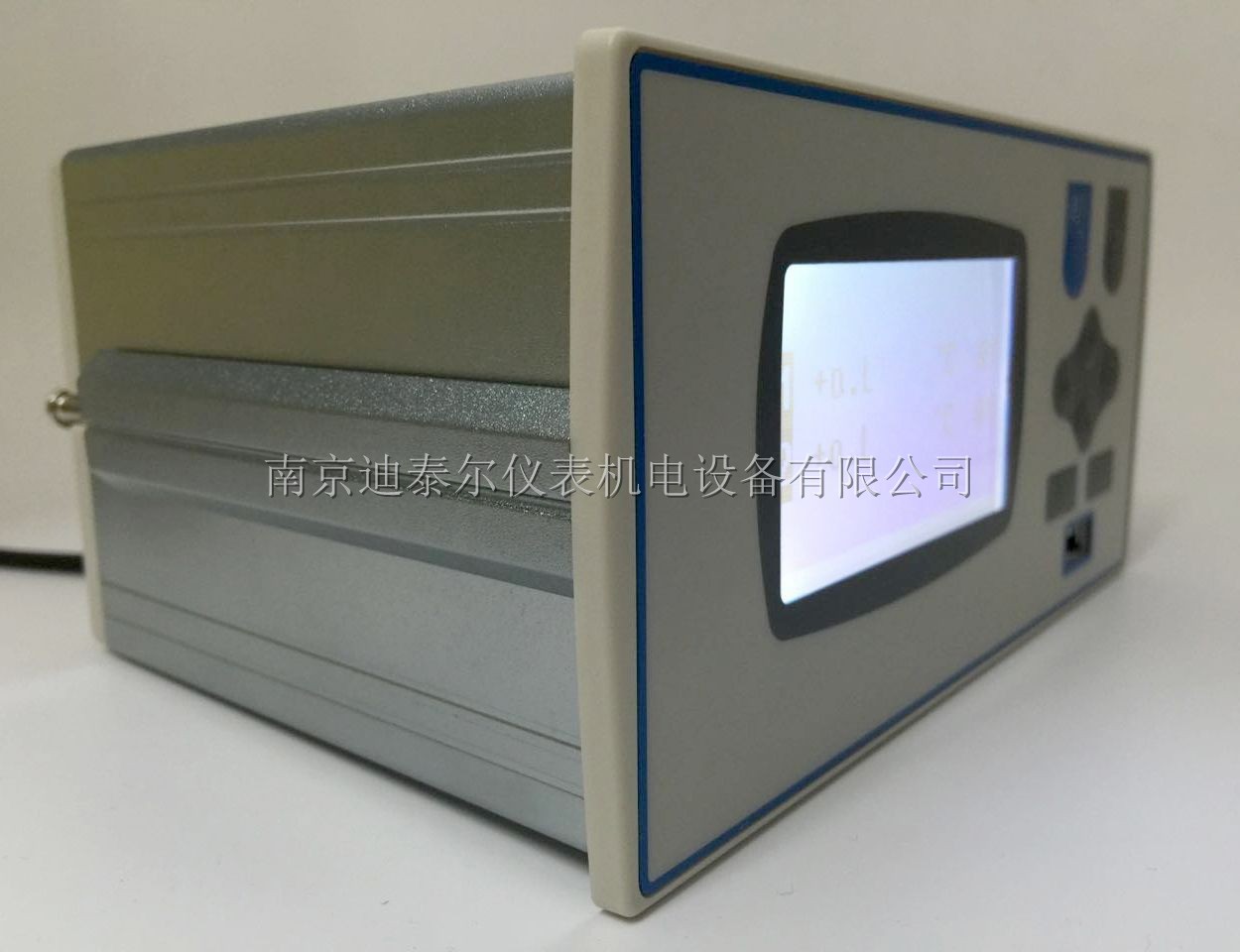

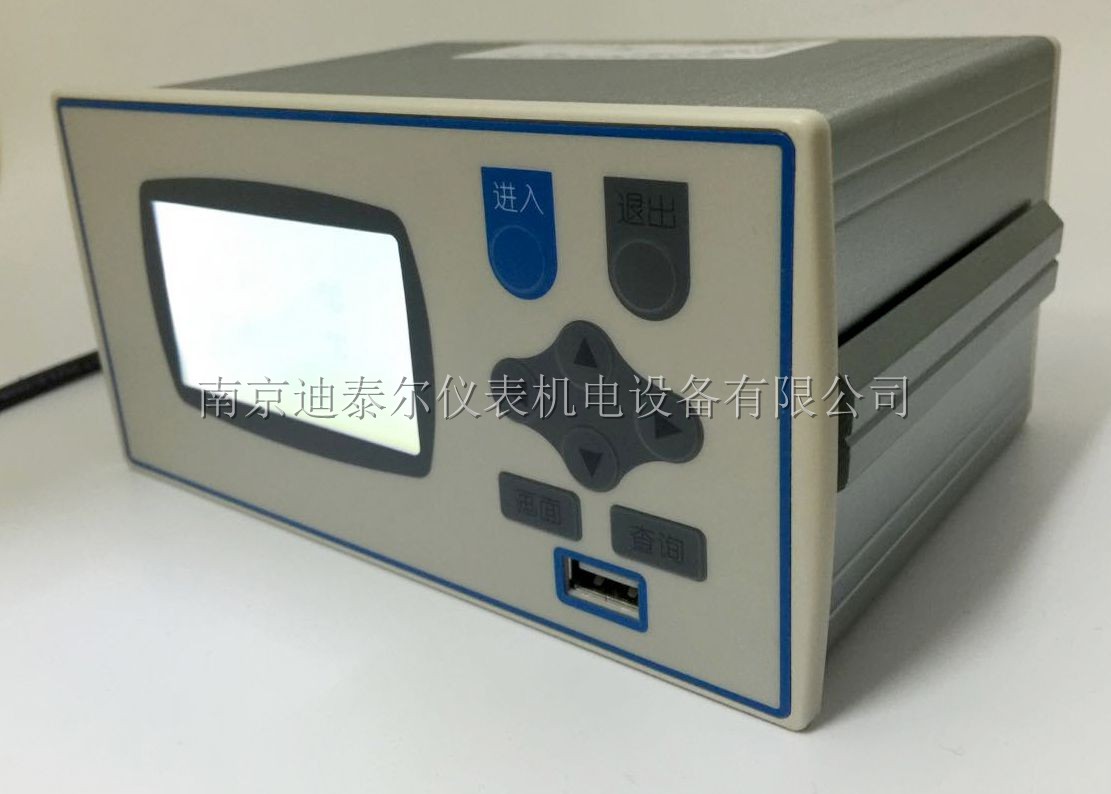

XSR21R无纸记录仪

XSR21R无纸记录仪
①   采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能 ；
②   基本误差优于± 0.2%F · S 。 16 位 A/D 转换器。测控周期 0.2 秒，可提高到 0.1 秒。 8 段折线功能；
③   抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到 III 级 ；
④   输入信号包括热电阻，热电偶，直流电流，直流电压，远传压力表等
注： 1 、标准信号及量程列表
输入信号不是输入，又不涵盖在上表所列范围，请与研发人员沟通下非标单。
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。
4 、 12VDC （订货前需确认，电源模块需备货）
XSR 10C 系列 PID 控制记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能；
② 基本性能同 XSC5
注： 1 、标准信号及量程列表
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排

无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列，满足不同需求。
■ XSR90可输入6~18个通道，各通道间隔离，采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高，以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道，以热电阻、热电偶测温为主的应用。机箱为台式，便于放置在工作台上。
输入采集方式为巡回检测方式，速度较慢，仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制，热电偶冷端补偿采用Pt100，因而达到0.05级以上的精度，常用于热流、温差的测量、采集。
■ 128ⅹ64单色液晶屏。
■ 0.2级精度，测控速度0.2秒~0.8秒（0.2秒ⅹ通道数）。
■ 1~4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存。
XSR30 、 XSR70 无纸记录仪
① 蓝色或彩色 5 英寸 液晶屏；
② 全隔离输入，无需跳线器通过按键输入选择。直流电流：（ 4 ～ 20 ） mA ，（ 0 ～ 10 ） mA ，（ 0 ～ 20 ） mA ；直流电压：（ 1 ～ 5 ） V ，（ 0 ～ 5 ） V ；热电阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 ；热电偶： K ， S ， R ， B ， N ， E ， J ， T ；及远传压力表。（其它输入信号或分度号需在订货时注明）；
③ 1 ～ 16 通道输入，基本误差± 0.2% 、 16 位 A/D 转换器
④ 64MB 记录内存， 0.1 秒～ 60 分记录间隔；
⑤ U 盘转贮接口；
⑥ 外形尺寸： 144 × 144 × 262
注： 1 、同时选配打印和通讯时，打印和通讯不能同时工作。
2 、流量补偿积算功能和 PID 功能不能同时选择。
3 、 PID 路数高限 4 路， M 和 I 不能同时选择，下单时有几路写几路。订货时请说明订购路数和输出类型。
XSR 70 A 系列彩色巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏；② 巡检速度 0.1 秒 / 通道
XSR70 B 系列高精度液晶巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏 ；
② 8 ～ 64 通道输入，基本误差± 0.05% F · S 。；
③ 输入信号：铂电阻、热电偶、直流电压、直流电流、 mV 信号；
④ 64MB 记录内存， 1 秒～ 60 分记录间隔；
⑤ 其它技术说明详见 XSLE 系列高精度巡检仪
