XSD2双通道智能仪表

XSD2双通道智能仪表

XSD2双通道智能仪表

XSD2双通道智能仪表
■ 2路测量输入,2路独立显示。
■ 0.2级精度,测控速度0.4秒(0.2秒×2通道)。
■ 2路测量信号的差值、和值、平均值以及较大值、较小值运算和比较功能。
■ 多4点报警输出,可设置为2个通道测量值或运算值的上、下限。
■ 多2路变送输出,可设置为2个通道的测量值或运算值

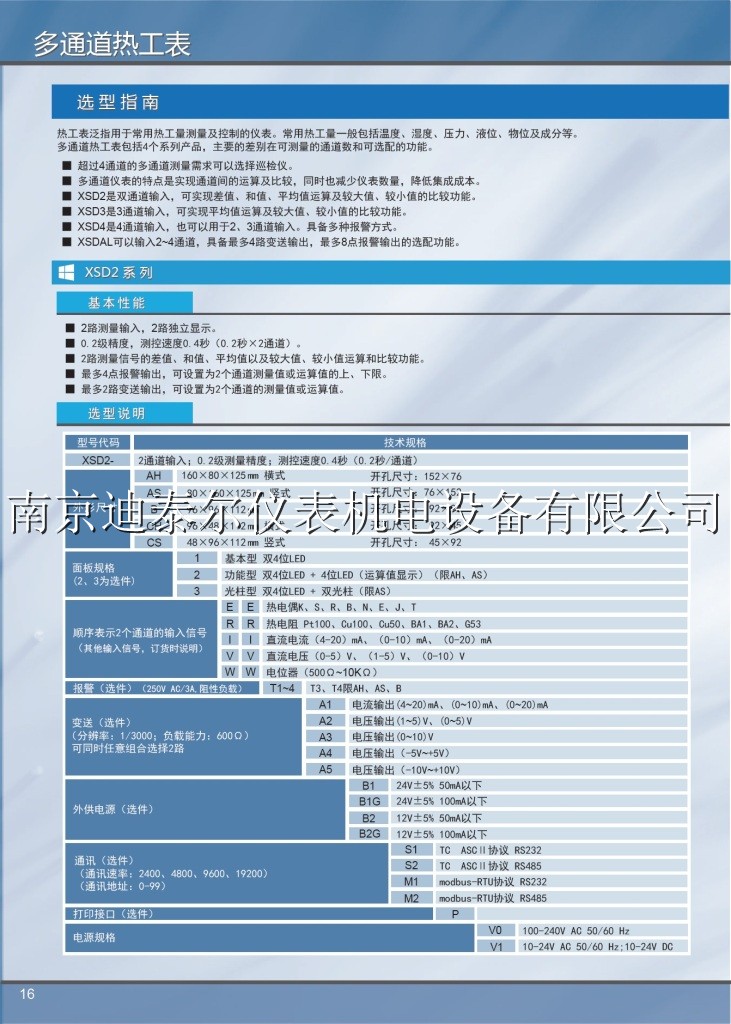

XSD(2-4)通道系列过程仪表
热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
多通道热工表包括4个系列产品,主要的差别在可测量的通道数和可选配的功能。
■ 超过4通道的多通道测量需求可以选择巡检仪。
■ 多通道仪表的特点是实现通道间的运算及比较,同时也减少仪表数量,降低集成成本。
■ XSD2是双通道输入,可实现差值、和值、平均值运算及较大值、较小值的比较功能。
■ XSD3是3通道输入,可实现平均值运算及较大值、较小值的比较功能。
■ XSD4是4通道输入,也可以用于2、3通道输入。具备多种报警方式。
■ XSDAL可以输入2~4通道,具备多4路变送输出,多8点报警输出的选配功能。
■ 2路测量输入,2路独立显示。
■ 0.2级精度,测控速度0.4秒(0.2秒×2通道)。
■ 2路测量信号的差值、和值、平均值以及较大值、较小值运算和比较功能。
■ 多4点报警输出,可设置为2个通道测量值或运算值的上、下限。
■ 多2路变送输出,可设置为2个通道的测量值或运算值。
XSD系列多通道仪表
① 2~3个测量通道,独立显示。
② 基本误差优于±0.2%F·S。12位A/D转换器。测量速度0.2秒/每通道;
③ 抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到III级


2、2通道仪表超过4点报警后,需改用XSDAL系列仪表;
3通道仪表超过2点报警后,需改用XSDAL系列仪表,C型仪表多2点报警。
3、2通道仪表超过2路变送输出需改用XSDAL系列仪表;
3通道仪表超过1路变送输出改用XSDAL系列仪表。
4、3通道仪表无外供电源,如需要外供电源,必须改用XSDAL系列仪表。
5、打印和通讯仅限于A型可同时存在,针对B、C型不能同时存在。
6、按使用要求,包括特殊运算,增加运算结果显示等。


1 、输入信号:热电阻,热电偶信号(任意分度号)全范围(含负温区);分辨率1 度或0.1 度可选;常规DC 电流、电压信号、以及远传压力表、电位器、电阻信号
2 、显示:4 位LED 数字双数显、3 显示、4 显示,或LED 数字 + 光柱显示;数字显示范围:一9999~9999 ,小数点位置可设定
3 、测量精度:≤士0.2 %F.S
4 、可选功能:在各通道间进行加、减、乘、除、平均、大值、小值运算和判断
5 、可选输出功能:模拟量变送输出、报警输出、馈电输出、通讯、打印等功能
6 、环境温度范围:0~ 50 ℃
7 、面板尺寸:160x80 横/竖、96x48 横/竖:80x160 竖式

XSD2系列多通道热工表使用说明书完整版XSD2E08.pdf

内容

代码说明

XSD2-

2通道输入;0.2级测量精度;测控速度0.4秒(0.2秒/通道)

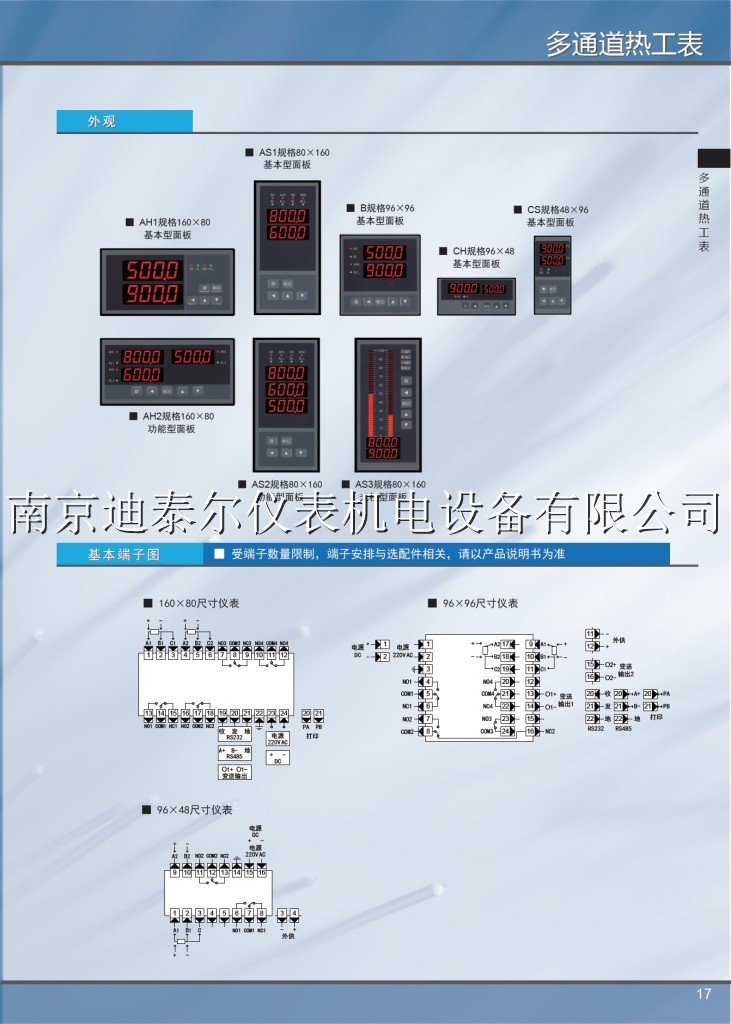

外形尺寸

AH

 160×80×125                  开孔尺寸:152×76

AS

80×160×125                  开孔尺寸:76×152

B

96×96×112                   开孔尺寸:92×92

CH

 96×48×112                   开孔尺寸:92×45

CS

48×96×112                   开孔尺寸:45×92

面板规格
(2、3为选件)

1

基本型 双4位LED

2

 功能型 双4位LED + 4位LED (运算值显示)限AH、AS

3

 光柱型 双4位LED + 双光柱 (测量值显示) (限AS)

顺序表示2个通道的输入信号
(其它输入信号,订货时说明)

E

E

热电偶(K/S/R/B/N/E/J/T);

R

R

热电偶(Pt100/Cu100/Cu50/BA1/BA2/G53);

I

I

直流电流(4~20)mA、(0~10)mA、(0~20)mA;

V

V

直流电压(0~5)V、(1~5)V、(0~10)V;

W

W

电位器(500Ω~10KΩ)

报警(选件)

T1~4

T3、T4限AH、AS、B    (250V AC/3A,阻性负载)

 变送(选件)
(分辨率:1/3000;负载能力:600Ω)
可同时任意组合选择2路

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

A2

电压输出(1~5)V、(0~5)V

A3

电压输出(0~10)V

A4

电压输出(-5V~+5V)

A5

电压输出(-10V~+10V)

外供电源(选件)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0~99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口(选件)

P



电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
