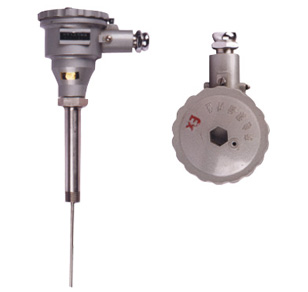

WZP系列隔爆铂电阻

WZP系列隔爆铂电阻

一、概述

工业用隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，从而对系统实现检测、调节和控制的目的。

在化工行业，生产现场有各种易燃、易爆化学气体、蒸汽。因此，在这些场合必须使用隔爆热电阻作为温度传感器，以保证生产的安全正常地进行。

二、工作原理和基本结构

隔爆热电阻和可拆卸电阻的结构、原理基本相同，区别是，隔爆型产品的接线盒（外壳），在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散 -- 传爆。

由于产品采用上述防爆特殊结构，使产品符合使用在 d Ⅱ BT4 防爆类别范围内，只要用户严格遵守产品使用规则，产品应能　达到可靠的防爆效果。

目前本公司生产的工业用隔爆铂电阻分度号为 Pt100 。

三、主要技术参数

1. 测量范围及允差

型号	分度号	测量范围 ( ℃ )	允差等级	允差Δ t( ℃ )
WZP	Pt100	-200 ～ 420	A 级	A 级±（ 0.15+0.00 2\|t\| ）
WZP	Pt100	-200 ～ 420	B 级	B 级±（ 0.30+0.00 5\|t\| ）

注： |t| 为感温元件温度。双支铂电阻只供应 B 级

2. 热响应时间

在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的 50 ％所需的时间，称为热响应时间用τ 0.5 表示。

3. 热电阻缘电阻的试验电压可取直流 10 ～ 100V 中任意值，环境温度应在 15 ～ 35 ℃范围内，相对湿度不大于 80 ％，常温绝缘电阻值应不小于 100M Ω。

4. 自热响应

热电阻允许通过的大测量电流为 5mA, 由此产生的温长大于 0.3 ℃。

5. 防爆标志及外壳防护等级

防爆标志： d Ⅱ BT4

外壳防护等级： IP54 （ GB4208 标准）

四、型号规格

1. 固定螺纹式

型号类别

分度号

结构特征

测量范围（℃）

保护管材料

热响应时间τ 0.5(s)

公称压力 (MPa)

WZP-240

Pt100

隔爆接线盒
固定螺纹 M27 × 2

-200 ～ 420

0Cr18Ni12M02Ti

1Cr18Ni9Ti

<90

10

WZP 2 -240

规格 (mm) 总长（ L ）×置入深度（ I ）

300 × 150

350 × 200

400 × 150

450 × 200

550 × 400

650 × 500

900 × 750

1150 × 1000

1650 × 1500

2150 × 2000

2. 固定法兰式

型号类别

分度号

结构特征

测量范围 ( ℃ )

保护管材料

热响应时间τ 0.5(s)

公称压力 (MPa)

WZP-440

Pt100

隔爆接线盒
固定法兰盘

-200 ～ +420

0Cr18Ni12MO2Ti

1Cr18Ni9Ti

<90

2.5

WZP 2 -440

注：固定法兰式热电阻的长度规格可参照固定螺纹式热电阻长度规格。

3. 固定螺纹锥形保护管式热电阻

型号类别	分度号	测量范围	保护管材料	规格	热响应时间τ 0.5(s)	公称压力 (MPa)	结构特征
				总长 L ×置深 I(mm)
WZP-640	Pt100	-200 ～ +420 ℃	1Cr18Ni9Ti	225 × 75 250 × 100 300 × 150 350 × 200 400 × 250	<120	2.5	隔爆接线盒锥形保护管固定螺纹 M33 × 2
WZP 2 -640
