XSR10R无纸记录仪

XSR10R无纸记录仪
■ 128ⅹ64单色液晶屏。
■ 0.2级精度，测控速度0.2秒~0.8秒（0.2秒ⅹ通道数）。
■ 1～4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存

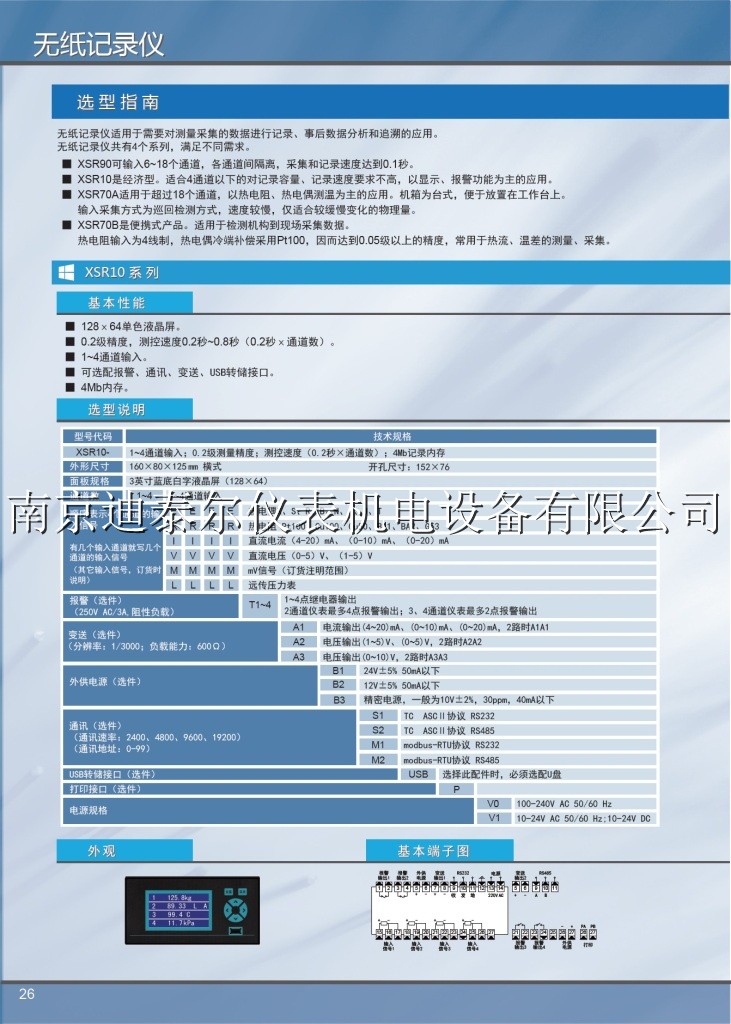

无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列，满足不同需求。
■ XSR90可输入6~18个通道，各通道间隔离，采集和记录速度达到0.1秒。
■ XSR10R是经济型。适合4通道以下的对记录容量、记录速度要求不高，以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道，以热电阻、热电偶测温为主的应用。机箱为台式，便于放置在工作台上。
输入采集方式为巡回检测方式，速度较慢，仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制，热电偶冷端补偿采用Pt100，因而达到0.05级以上的精度，常用于热流、温差的测量、采集。
无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列，满足不同需求。
■ XSR90可输入6~18个通道，各通道间隔离，采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高，以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道，以热电阻、热电偶测温为主的应用。机箱为台式，便于放置在工作台上。
输入采集方式为巡回检测方式，速度较慢，仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制，热电偶冷端补偿采用Pt100，因而达到0.05级以上的精度，常用于热流、温差的测量、采集。
■ 128ⅹ64单色液晶屏。
■ 0.2级精度，测控速度0.2秒~0.8秒（0.2秒ⅹ通道数）。
■ 1~4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存。R21R无纸记录仪使用说明书XSR21RF11.pdf

内容

代码说明

XSR10R-

1～4通道输入；0.2级测量精度；测控速度（0.2秒×通道数）；4Mb记录内存

外形尺寸

160×80×125      开孔尺寸：152×76

面板规格

3英寸蓝底白字液晶屏（128×64）

通道数

1～4

1～4通道输入；标准配置为1通道，在此基础上增加通道另计费用。

顺序表示4个通道输入信号  (有几个输入通道就写几个通道的输入信号)（其它输入信号，订货时说明）  说明）

E

E

E

E

热电偶（K/S/R/B/N/E/J/T）；

R

R

R

R

热电偶（Pt100/Cu100/Cu50/BA1/BA2/G53）；

I

I

I

I

直流电流（4～20）mA、（0～10）mA、（0～20）mA；

V

V

V

V

直流电压（0～5）V、（1～5）V；

M

M

M

M

mV信号（订货注明范围）

L

L

L

L

远传压力表

报警（选件）(250V AC/3A，阻性负载)

T1～4

2通道仪表多4点报警输出；3、4通道仪表多2点报警输出

变送（选件）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出(4～20)mA、(0～10)mA、(0～20)mA，2路时A1A1

A2

电压输出(1～5)V、(0～5)V，2路时A2A2

A3

电压输出(0～10)V，2路时A3A3

外供电源（选件）

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

B3

精密电源，一般为10V±2%，30ppm，40mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0～99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

USB转储接口（选件）

USB

选择此配件时，必须选配U盘

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC

XSR10C 智能PID调节记录仪



内 容

代码及说明

XSR 10C

4M 记录内存，实时钟

外形尺寸

A-H

输入信号类型 （注 1 ）

E

热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

R

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

I

直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）

V

直流电压（ 1-5V 、 0-5V ）

M

直流毫伏（订货注明量程范围）

报警点数量

T0

无报警输出

T1

1 点报警输出

T2

2 点报警输出

T3

3 点报警输出

T4

4 点报警输出（选择了控制输出 C4-C7 的不能选择此功能）

控制输出

C0

无控制输出

C1

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

C2

电压输出（ 1-5V 、 0-5V ）

C3

电压输出（ 0-10V ）

C4

固态继电器驱动电压输出

C5

可控硅无触点常开式输出

C6

可控硅过零触发输出

C7

继电器触点开关输出

变送输出

A0

无变送输出 2

A1

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

A2

电压输出（ 1-5V 、 0-5V ）

A3

电压输出（ 0-10V ）

A4

其他输出

外供电源 ( 注 2 、 3)

B0

无外供电源

B1

外供 24VDC ，误差小于± 5% ， 50mA

B2

外供 12VDC ，误差小于± 5% ， 50mA

B3

外供精密电压源，误差小于± 0.2% ， 40mA

B4

外供精密电流源，误差小于± 0.2% ， 0.1-10mA

通讯接口

S0

无通讯接口

S1

RS232 接口

S2

RS485 接口

仪表电源

V0

100V AC ～ 240V AC

V1

10V DC ～ 36V DC

USB 转储接口

USB

选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

打印

P

不带可以省略

液晶屏颜色

B

蓝底白字

Y

黄底黑字

非标准功能（没有可省略）

N
