XSD3三通道智能仪表
XSD3三通道智能仪表
■ 3路测量输入，3路独立显示。
■ 0.2级精度，测控速度0.6秒（0.2秒×3通道）。
■ 3路测量信号的平均值、较大值、较小值运算和比较功能。
■ 多3点报警输出，可设置为3个通道测量值或运算值的上、下限。
■ 1路变送输出，可设置为某1个通道的测量值或运算值XSD（2-4）通道系列过程仪表
热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
多通道热工表包括4个系列产品，主要的差别在可测量的通道数和可选配的功能。
■ 超过4通道的多通道测量需求可以选择巡检仪。
■ 多通道仪表的特点是实现通道间的运算及比较，同时也减少仪表数量，降低集成成本。
■ XSD2是双通道输入，可实现差值、和值、平均值运算及较大值、较小值的比较功能。
■ XSD3是3通道输入，可实现平均值运算及较大值、较小值的比较功能。
■ XSD4是4通道输入，也可以用于2、3通道输入。具备多种报警方式。
■ XSDAL可以输入2~4通道，具备多4路变送输出，多8点报警输出的选配功能。
■ 2路测量输入，2路独立显示。
■ 0.2级精度，测控速度0.4秒（0.2秒×2通道）。
■ 2路测量信号的差值、和值、平均值以及较大值、较小值运算和比较功能。
■ 多4点报警输出，可设置为2个通道测量值或运算值的上、下限。
■ 多2路变送输出，可设置为2个通道的测量值或运算值。
1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0.1 度可选；常规DC 电流、电压信号、以及远传压力表、电位器、电阻信号
2 、显示：4 位LED 数字双数显、3 显示、4 显示，或LED 数字 + 光柱显示；数字显示范围：一9999~9999 ，小数点位置可设定
3 、测量精度：≤士0.2 ％F.S
4 、可选功能：在各通道间进行加、减、乘、除、平均、大值、小值运算和判断
5 、可选输出功能：模拟量变送输出、报警输出、馈电输出、通讯、打印等功能
6 、环境温度范围：0~ 50 ℃

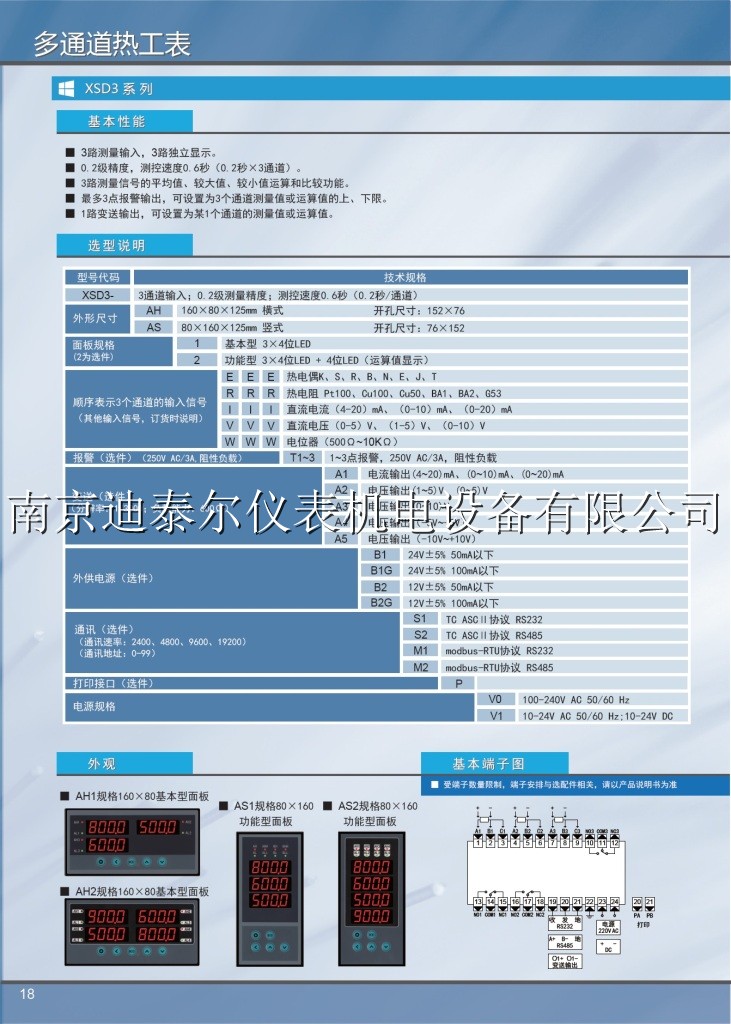

7 、面板尺寸：160x80 横／竖、96x48 横／竖：80x160 竖式XSD3系列多通道热工表使用说明书完整版XSD3E08.pdf
内容
代码说明
XSD3-
3通道输入；0.2级测量精度；测控速度0.6秒（0.2秒/通道）
外形尺寸
AH
160×80×125 开孔尺寸：152×76
AS
80×160×125 开孔尺寸：76×152
面板规格
(2为选件)1
基本型 3×4位LED
2
功能型 3×4位LED + 4位LED （运算值显示）
顺序表示3个通道输入信号
（其它输入信号，订货时说明）E
E
E
热电偶（K/S/R/B/N/E/J/T）；
R
R
R
热电偶（Pt100/Cu100/Cu50/BA1/BA2/G53）；
I
I
I
直流电流（4～20）mA、（0～10）mA、（0～20）mA；
V
V
V
直流电压（0～5）V、（1～5）V、（0～10）V；
W
W
W
电位器（500Ω～10KΩ）
报警（选件）
T1～3
1～3点报警 (250V AC/3A，阻性负载)。
变送（选件）
（分辨率：1/3000；负载能力：600Ω）A1
电流输出（4～20）mA、（0～10）mA、（0～20）mA。
A2
电压输出（1～5）V、（0～5）V
A3
电压输出（0～10）V
A4
电压输出（-5V～+5V）
A5
电压输出（-10V～+10V）
外供电源（选件）
B1
24V±5% 50mA以下
B1G
24V±5% 100mA以下
B2
12V±5% 50mA以下
B2G
12V±5% 100mA以下
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99）S1
TC ASCII协议 RS232
S2
TC ASCII协议 RS485
M1
Modbus-RTU协议 RS232
M2
Modbus-RTU协议 RS485
打印接口（选件）
P
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
