XSLE巡回检测仪表

XSLE巡回检测仪表

XSLE高精度巡检仪
■ 0.05级精度,测控速度每通道0.2秒。
■ 8~40路输入,可输入热电阻,热电偶,mV信号。
■ 热电阻输入为四线制,热电偶冷端补偿采用外接 Pt100 以保证系统的测量精度。
■ 2点共用报警输出。
■ 可选配通讯,打印功能
XSLE巡回检测仪表+
① 输入信号  热电阻 PT100或PT1000(订货需注明测温范围,范围为:-199.99℃~+ 200.00℃或-199.99℃~+ 300.00℃),必须4线制,热电偶 分辩率 0.  1℃,直流电流、直流电压、直流MV ;
② 精度 ±0.05%F.S;检测速度  0.2s/每通道;
③ 外形尺寸:160×84(多16通道)、160×160(多40通道);
④ 2点公用报警

XSL系列巡回检测仪表
■ 8~80个输入通道。铝合金外壳,插拔式接线端子。
■ 0.2级精度,测控速度每通道0.1秒或0.2秒(热电偶通道)。
■ 可输入热电阻,热电偶,直流电流,直流电压信号。
■ 2位通道号显示,4位测量值显示、显示范围-1999~9999。
■ 热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置)
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型,量程。
■ 各通道独立设定数字滤波时间常数,提高显示稳定性。
■ 各通道独立设定零点和满度修正,提高系统测量精度。
■ 具备定点显示功能,方便调校。
■ 具备参数复制功能,可快速进行参数设置,大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485,TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动,定时,报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出,2种可设置的报警输出方式。
方式1:闪光报警器工作方式。
点报警输出:任何通道从非报警状态进入报警状态时闭合;自动延时恢复(确认)或面板按键恢复(确认)。
第2点报警输出:只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮:表示该通道处于非报警状态。
② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。
③ 亮: 表示该通道处于报警状态,且已确认。
方式2:各通道的两个报警设定点共用方式。
点报警输出:任何1个通道的报警设定点处于报警状态即闭合。
第2点报警输出:任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出:任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出:任何1个通道的第4报警设定点处于报警状态即闭合。

1 、通道数:5 ~ 80 通道
2 、输入信号:热电阻/热电偶信号;常规DC 电流,电压信号
3 、显示:2 位、4 位LED通道显示,显示范围一1999~9999 ;巡回显示与定点通道快速测量显示两种方式,显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度:≤士0.5 % F . S
5 、报警输出:2 点标准共用报警输出,2 点扩展共用报警输出;可选XSLCU :多32 点供单独通道使用
6 、可选通讯等输出:RS232 / 485 , 2400~ 19.2K 速率,光电隔离,独立电源,带保护.记录功能可选
7 、可选打印输出:带硬件时钟,RS232 驱动打印单元,手动、定时、报警启动,工程单位可选
8 、环境温度范围:0~50 ℃
9 、面板尺寸:160x80 横/竖、160x160 、318x104 横式

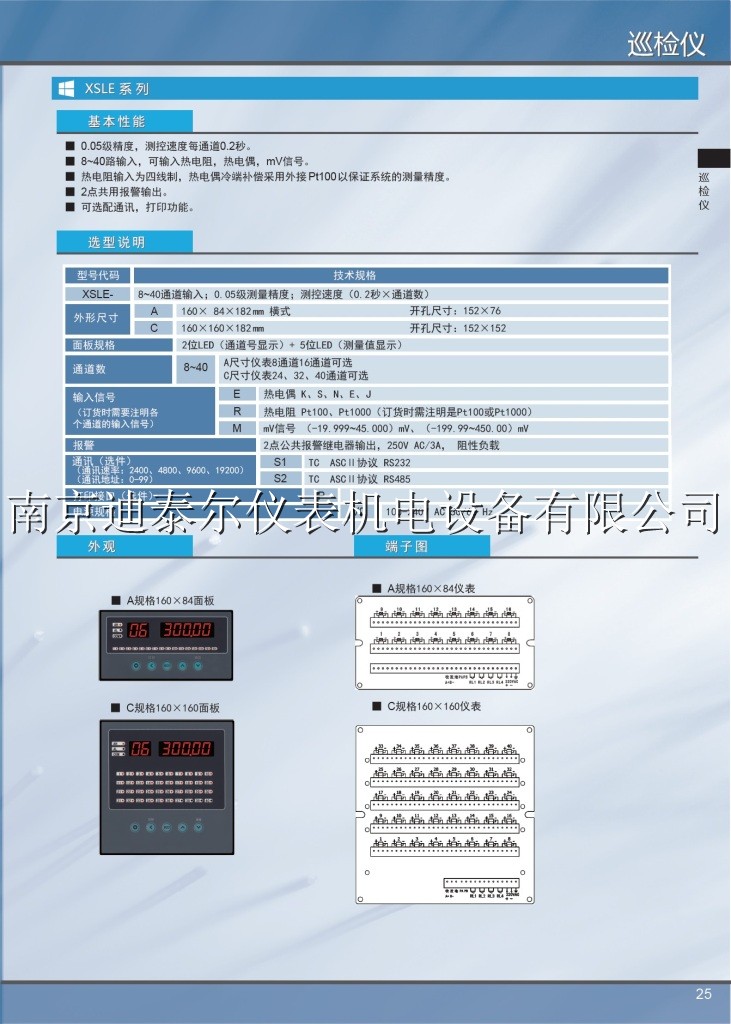

XSLE高精度巡检仪 2007.7.9.pdf

内容

代码说明

XSLE-

8~40通道输入;0.05级测量精度;测控速度(0.2秒×通道数)

外形尺寸

A

 160×84×182       开孔尺寸:152×76

C

160×160×182      开孔尺寸:152×152

面板规格



2位LED(通道号显示)+ 4位LED(测量值显示)

通道数

08

限A尺寸

16

限A尺寸

24

限C尺寸

32

限C尺寸

40

限C尺寸

输入信号(订货时需要注明各个通道的输入信号)

E

热电偶 K、S、N、E、J

R

热电阻 Pt100、Pt1000(订货时需注明是Pt100或Pt1000)

M

mV信号 (-19.999~45.000)mV、(-199.99~450.00)mV

报警



2点公共报警继电器输出,250V AC/3A, 阻性负载

通讯(选件)(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCⅡ协议 RS232

S2

TC ASCⅡ协议 RS485

打印接口(选件)

P



电源规格

V0

100-240V AC 50/60 Hz
