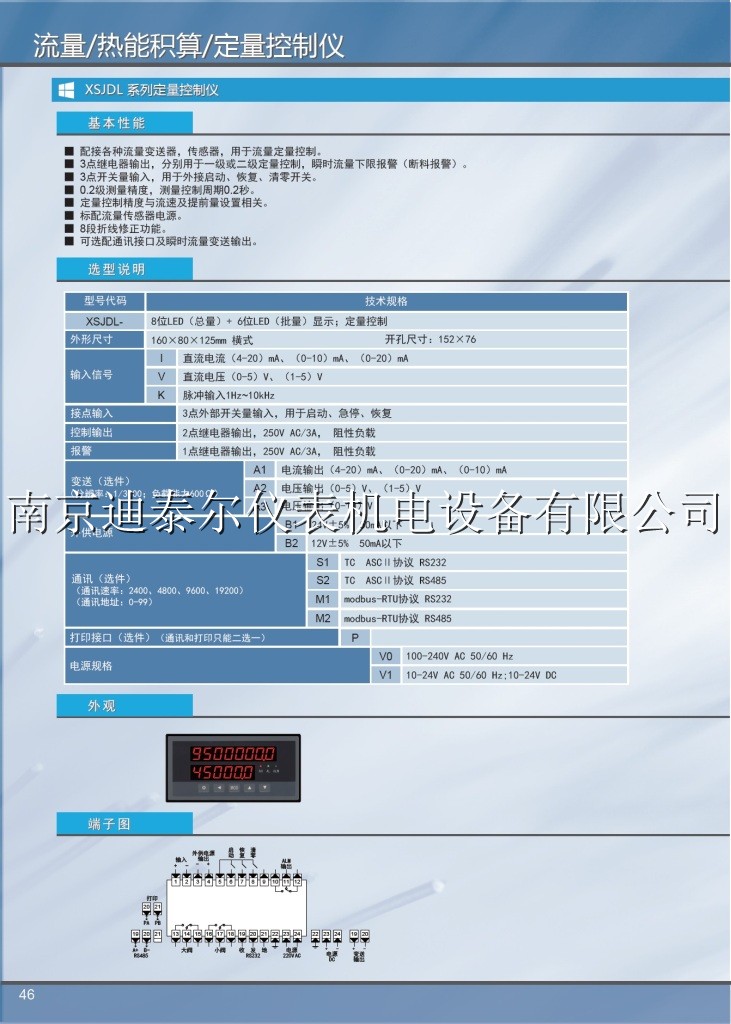

XSJDL定量控制仪

XSJDL定量控制仪

XSJDL定量控制仪
■ 配接各种流量变送器,传感器,用于流量定量控制。
■ 3点继电器输出,分别用于或二级定量控制,瞬时流量下限报警(断料报警)。
■ 3点开关量输入,用于外接启动、恢复、清零开关。
■ 0.2级测量精度,测量控制周期0.2秒。
■ 定量控制精度与流速及提前量设置相关。
■ 标配流量传感器电源。
■ 8段折线修正功能。
■ 可选配通讯接口及瞬时流量变送输出

XSJDL系列定量控制仪使用说明书完整版XSJDLE07.pdf

内容

代码说明

XSJDL-

8位LED(总量)+ 6位LED(批量)显示;定量控制

外形尺寸



 160×80×125    开孔尺寸:152×76

输入信号

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA

V

直流电压(0-5)V、(1-5)V

K

脉冲输入1Hz~10kHz

接点输入



3点外部开关量输入,用于启动、急停、恢复

控制输出



2点继电器输出,250V AC/3A,阻性负载

报警



1点继电器输出,250V AC/3A,阻性负载

变送(选件)
(分辨率:1/3000;负载能力600Ω)

A1

电流输出(4-20)mA、(0-20)mA、(0-10)mA

A2

电压输出(0-5)V、(1-5)V

A3

电压输出(0-10)V

 外供电源

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

modbus-RTU协议 RS232

M2

modbus-RTU协议 RS485

打印接口(选件)

P

打印和通讯只能二选一

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
