WZP 系列铂热电阻元件

铂热电阻元件

一、概述

铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件,由于感温元件可以做得相当小(小外径可做到Ф 1.6 ~Ф 1.2mm )因此它可以制成各种微型温度传感器探头。可用于 -200 ~ +420 ℃范围内的温度。

WZP 系列铂热电阻按我国新标准 JB/T8622-1997 进行生产。由于该系列产品具有结构小,使用范围广、可靠性好、热响应时间短等优点,可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。

二、工作原理

铂热电阻元件作为一种温度传感器,其工作原理是在温度作用下,铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系,偏差极小且随着时间的增长,偏差可以忽略,且电气性能稳定。

三、主要技术参数

1. 测量范围和允差

类别

代号

分度号

测量范围 ( ℃ )

允差等级

允差 t( ℃ )

铂电阻

WZP

Pt100

-200 ~ 800

A 级

± ( 0.15+0.00 2|t| )

B 级

± ( 0.30+0.00 5|t| )

注: ① |t| 为感温元件的实测温度值。

② A 级允差不适用范围于 t ﹥ 650 ℃的温度范围,且不适合采用二线制。

2. 自热影响

铂电阻允许通过的大测量电流为 5mA ,由此产生的温升不大于 0.3 ℃

3. 热电阻感温元件在 0 ℃时的电阻值( R0 )和它在 100 ℃时的电阻( R100 )比值( R100/R0 )

分度号 Pt100 : A 级 R0=100 ± 0.06 Ω

B 级 R0=100 ± 0.12 Ω

W100=R ( 100 ℃) /R ( 0 ℃) =1.3851

四、型号规格

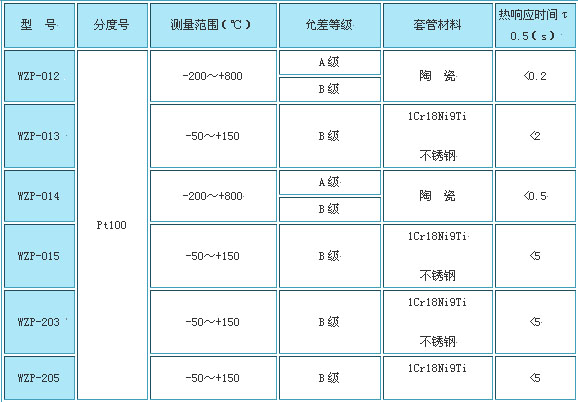

1. 铂电阻元件

铂热电阻元件

2. 端面铂电阻元件

型 号

分 度 号

测量范围(℃)

允差

等级

套管材料

热响应时间

τ 0.5 ( s )

WZPM-018

Pt100

-200 ~ +500

B 级

陶 瓷

<0.5

WZPM-0110

-50 ~ +150

B 级

1Cr18Ni9Ti

不锈钢

<5

WZPM-2012

-200 ~ +150

B 级

1Cr18Ni9Ti

不锈钢

<10

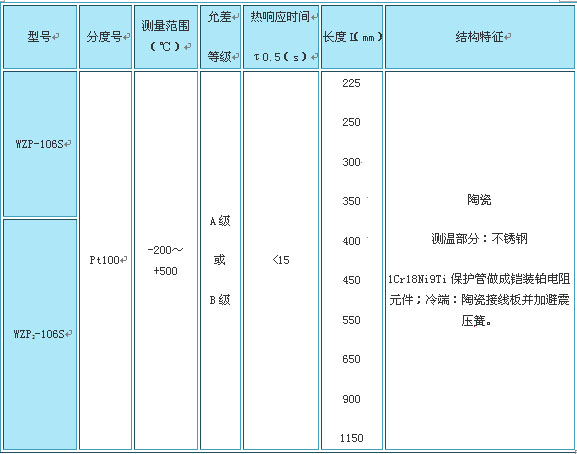

3. 带瓷接线板铂电阻元件

铂热电阻元件

注:可作可拆式铂电阻更换元件。

4. 薄片型铂热电阻元件

热电阻类别

产品型号

分度号

测量范围(℃)

规格

热响应时间τ 0.5 ( s )

总长 L ( mm )

长 I ( mm )

宽 B ( mm )

厚( mm )

铂热电阻感温元件(薄片型)

WZP-002

Pt100

0 ~ 420

28

17

32

0.5

<15

WZP-003

82

32

10

0.5

WZP-003A

0 ~ 200

55

22

6

1

<10

注: 1. 外保护区层为 1Cr18Ni9Ti 不锈钢片。

2. 工作电流 <5mA

5. 感温元件

热电阻类别

产品型号

分度号

测量范围(℃)

保护管材料

规格

热响应时间τ 0.5 ( s )

单支铂热电阻感温元件

WZP-010

Pt100

-200 ~ +420

外保护层为 1Cr18Ni9Ti 不锈钢薄片

Ф 12

300

350

450

550

650

900

1150

1400

1650

2150

<60

双支铂热电阻感温元件

WZP 2 -010

单支铂热电阻感温元件

WZP-011

双支铂热电阻感温元件

WZP 2 -011

Ф 8

300

350

450

550

<30

铜热电阻感温元件

WZC-010A

Cu50

-50 ~ +100

紫铜管

Ф 8

300

350

450

550

650

900

1150

1400

1650

2150

<90

铂热电阻感温元件

WZP-035S

Pt100

-50 ~ +150

不锈钢套管

Ф 6

535

35

<5

铂热电阻感温元件

WZC-001

Cu50

-50 ~ +100

不锈钢套管

Ф 4

300

25

<30

注: 1.WZP-035S 采用引进元件 WAP-014S 。精度等级: B 级

五、普通型热电阻(热电阻元件)

固定螺纹式热电阻

热电阻类别

产品型号

分度号

测量范围 (℃)

保护管材料

规格

热响应时间 τ 0.5 ( s )

总长 L(mm)

置深 I(mm)

铜热电阻(双股引出线)

WZC-200

Cu50

-50 ~ +100

不锈钢 1Cr18Ni9Ti

500

550

600

700

900

100

150

200

300

400

<240

单支铂热电阻

WZP-260

Pt100

0 ~ +100

不锈钢 1Cr18Ni9Ti

75 100 150 170 180 200 220 270 300 400 410 420

<30

双支铂热电阻

WZP2-260

<45

表面铂热电阻

WZPM-267

Pt100

-50 ~ +150

不锈钢 1Cr18Ni9Ti

100 150 200 250 300 350

<30

单支铂热电阻

WZP-269

-200 ~ +300

不锈钢 1Cr18Ni9Ti

160 185 235 258 335

75

100 150 200 250

<30

双支铂热电阻

WZP2-269

<45

铜热电阻

WZC-269

Cu50

-50 ~ +100

黄铜 H62 不锈钢 1Cr18Ni9Ti

<120

铜热电阻

WZC-267

Cu50

-50 ~ +150

不锈钢 1Cr18Ni9Ti

95 105 130 155 205

40 50 75 100 150

<45

铜热电阻

WZP-280

Pt100

-200 ~ +300

不锈钢 1Cr18Ni9Ti

175 200 250 300 350

75 100 150 200 250

<30

注: WZC-200 双股引出电缆作导线。
