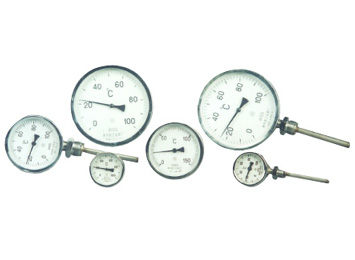

双金属温度计

1 、主要技术参数:

( 1 )精确等级: 1.5 基本误差限为量程的± 1.5%

( 2 )时间常数:护套管直径 d=6mm, < 30S d=8;10; 12mm < 40S

( 3 )护套管的公称压力: 6.4MPa( 静压 )

( 4 )护套管材料: 1Cr18Ni9Ti

2 、温度计型号及各字符的意义

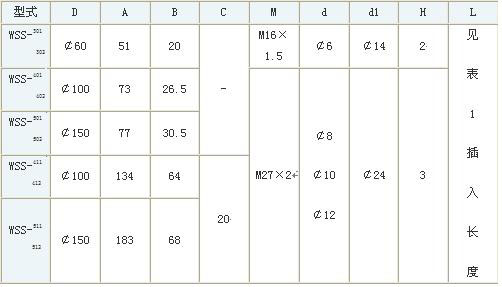

3 、型号的规格见表一

型式

型 号

标度盘公称直径 mm

测量范围℃

分格值℃

插入长度 mm

护套管直径 mm

安装螺纹 mm

壳体材料

角型

WSS- 301
302

60

-80 ~ +40
-40 ~ +80

2

75
100
150
200
250
300

6

可动外螺纹 M16 × 1.5

可动内螺纹 M16 × 1.5

钢板

0 ~ 50

1

WSS- 301A
302A

0 ~ 100
0 ~ 150

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8

10

12

铸铝合金

直型

WSS- 311A
312A

0 ~ 200
0 ~ 300

5

角型

WSS- 401
402

100

-80 ~ +40
-40 ~ +80

2

可动外螺纹 M27 × 2

可动内螺纹 M27 × 2

钢板

WSS- 401A
402A

角型(抽芯式)

WSS- 4011A
4021A

铸铝合金

直型

WSS- 411
412

钢板

WSS- 411A
412A

角型(抽芯式)

WSS- 4111A
4121A

角型

WSS- 501
502

0 ~ 50

1

 铸铝合金

WSS- 501A
502A

角型(抽芯式)

WSS- 5011A
5021A

150

0 ~ 100
0 ~ 150

2

直型

WSS- 511
512

 钢板

WSS- 511A
512A

0 ~ 200
0 ~ 300

5

 铸铝合金

直型(抽芯式)

WSS- 5111A
5121A

可调角型

WSS- 463
466

100

0 ~ 400

0 ~ 500

10

200
250
300
400
500

6

固定螺纹 R1/2

可调管接头 R1/2

不锈钢板

WSS- 461
462

 不锈钢板

WSS- 461A
462A

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10

12

可动外螺纹 M27 × 2

可动内螺纹 M27 × 2

铸铝合金

可调角型(抽芯式)

WSS- 4611A
4621A

100
150
200
250
300
400
500
750
1000

10

注:

1 、带 * 的抽芯式无插入长度 75mm 规格,其它型式需另行洽商。

2 、护套管材料, 1Cr18Ni9Ti, 要求其它材料须注明。

3 、要求其它安装螺纹需另行洽商。

4 、法兰连接须提供法兰标准号及规格。

5 、抽芯式温度计的护套管直径为¢ 10 ¢ 12.

6 、温度计标度盘公称直径为¢ 100 ,¢ 150 的插入长度为
( 1 )当护套管直径为¢ 8 ,插入长度范围为 75-500mm ;
( 2 )当护套管直径为¢ 10 ,插入长度范围为 75-1000mm;
( 3 )当护套管直径为¢ 12 ,插入长度范围为 1250-2000mm.

7 、要求其它护套管直径另行洽商。

双金属温度计

螺纹管接头尺寸

安装方式

M

S

h

h1

h2

d2

可动外螺纹管接头

M16 × 1.5

20

20

12

3

¢ 9.5

M27 × 2

30

26

16

4

¢ 17.5

可动内螺纹管接头

M16 × 1.5

20

20

15

3

¢ 9.5

M27 × 2

20

25

20

5

¢ 17.5

型号

D

M

S

d

L

L1

WSS - 461A
462A

¢ 122

M27 × 2

30

¢ 10 ¢ 12

见表 1 插入长度

165

WSS- 4611A
4612A

¢ 10
