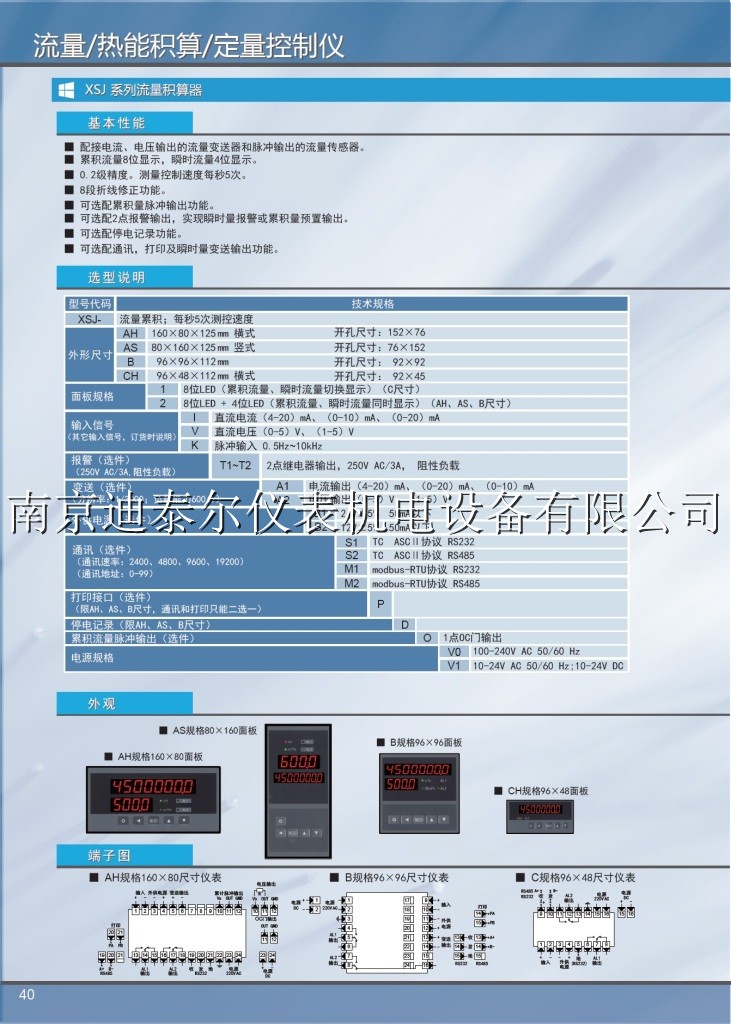

XSJ流量积算仪

XSJ流量积算仪

XSJ流量积算仪
■ 配接电流、电压输出的流量变送器和脉冲输出的流量传感器。
■ 累积流量8位显示,瞬时流量4位显示。
■ 0.2级精度。测量控制速度每秒5次。
■ 8段折线修正功能。
■ 可选配累积量脉冲输出功能。
■ 可选配2点报警输出,实现瞬时量报警或累积量预置输出。
■ 可选配停电记录功能。
■ 可选配通讯,打印及瞬时量变送输出功能。
XSJ流量积算仪与各类流量传感器、变送器配合,完成瞬时流量的测量、变换、传送和控制,同时进行累积计算。
•  误差小于 0.2%F . S ,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度
•  适用于电流、电压、脉冲输出的流量传感器或变送器
•  2 点报警输出,用于瞬时流量的上、下限报警或累积量的预置输出
•  变送输出可将测量、变换后瞬时流量值以标准电流、电压形式输出供其它设备使用
•  累积量脉冲输出功能
•  瞬时流量按小时或按分为计算单位可选择
•  全透明、高速、高效的网络化通讯接口,实现计算机与仪表间的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于 10ms
提供测试软件,组态软件和应用软件技术支持
•  具备带硬件时钟的打印接口和打印单元,实现手动、定时、报警打印功能,如果选配智能打印单元,可实现多台仪表共用一台打印机
•  多种外形尺寸和面板形式
•  对于非线性信号,可利用仪表的 8 段折线功能
•  停电记录功能可记录总停电时间,停电次数和后 8 次停电和上电的实时时间。通过面板调出查看

① 适合不需温度、压力补偿的流量测量和积算;
② 配接各类电流、电压或脉冲输出的流量变送器;
③ 8位累积量,4位或5位(可做非标)瞬时量显示,基本误差优于±0.2%F·S;
④ 8段折线校正变送器非线性功能;
2、① 通讯和打印不能同时选择。
② 96×96和96×48的仪表,同时具备变送和通讯功能时,只能1点报警;
3、停电记录限A、B型仪表。
4、按使用要求,包括5位瞬时量显示,脉冲和模拟量输入适用等积算器使用说明书完整版XSJE07.pdf

内容

代码说明

XSJ-

流量累积;每秒5次测控速度

外形尺寸

AH

 160×80×125      开孔尺寸:152×76

AS

80×160×125      开孔尺寸:76×152

B

96×96×112       开孔尺寸:92×92

CH

 96×48×112       开孔尺寸:92×45

面板规格

1

8位LED(累积流量、瞬时流量切换显示)(CH尺寸)

2

8位LED + 4位LED(累积流量、瞬时流量同时显示)(AH、AS、B尺寸)

输入信号
(其他输入信号,订货时说明)

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA

V

直流电压(0-5)V、(1-5)V

K

脉冲输入 0.5Hz~10kHz

 报警(选件)

T1~T2

2点继电器输出    (250V AC/3A,阻性负载)

变送(选件)
(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4-20)mA、(0-10)mA、(0-20)mA

A2

电压输出(1-5)V、(0-5)V

外供电源(选件)

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

 打印接口(选件)

P

限AH、AS、B尺寸,通讯和打印只能二选一

停电记录(限AH、AS、B尺寸)

D



累积流量脉冲输出(选件)

O

1点OC门输出

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
